CPU决定了不能给你10G口! TP-LINK TL-7DR7280路由器拆机测评

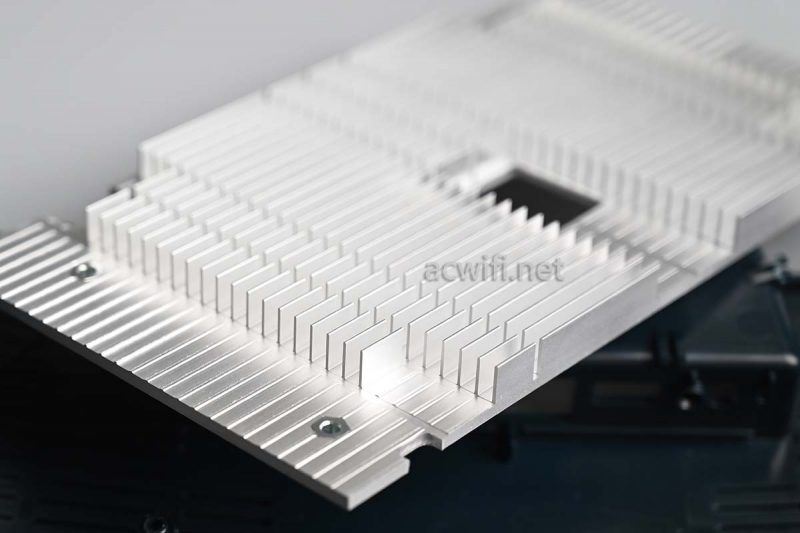

卸下散热器：

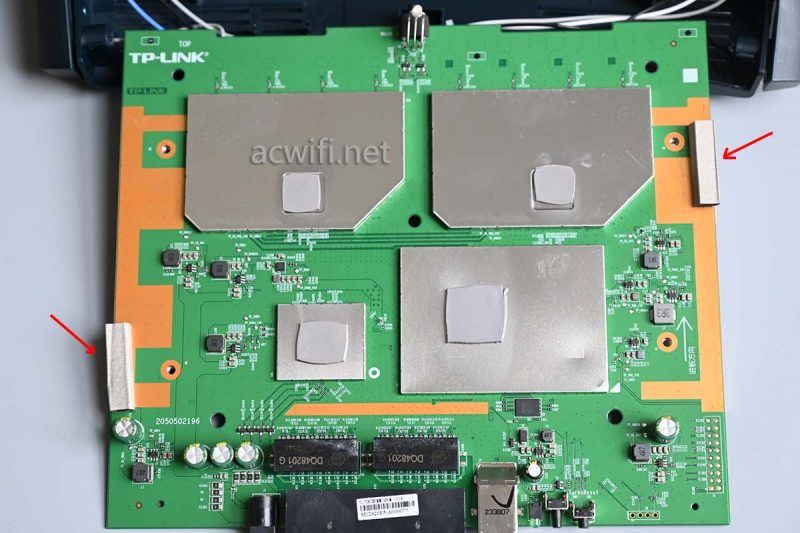

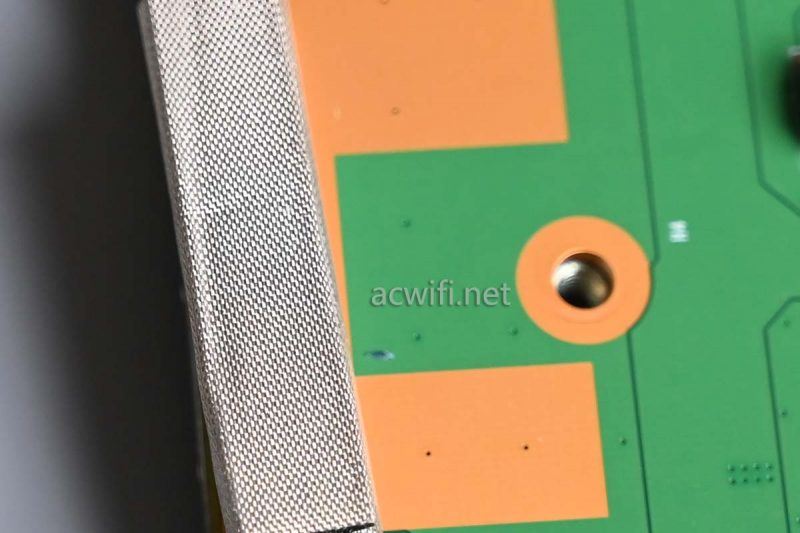

主板两侧有两条导电泡棉，作用是让铝散热器接地，减少电路的干扰和损耗。

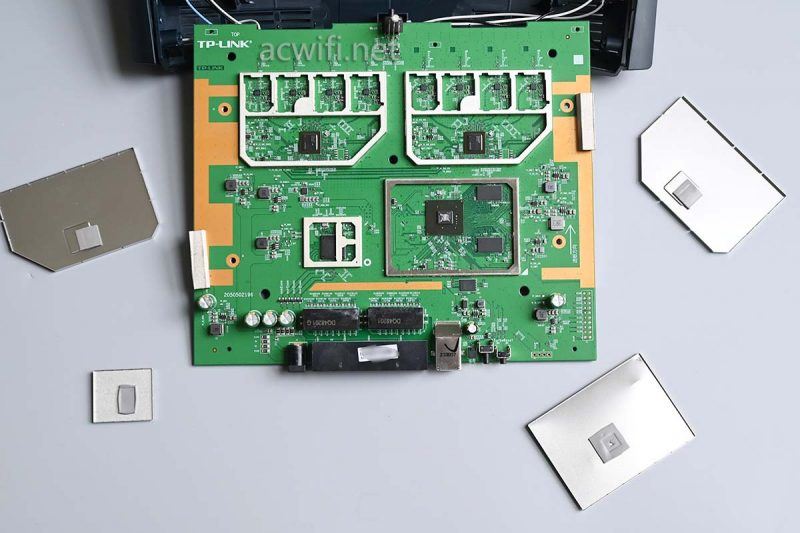

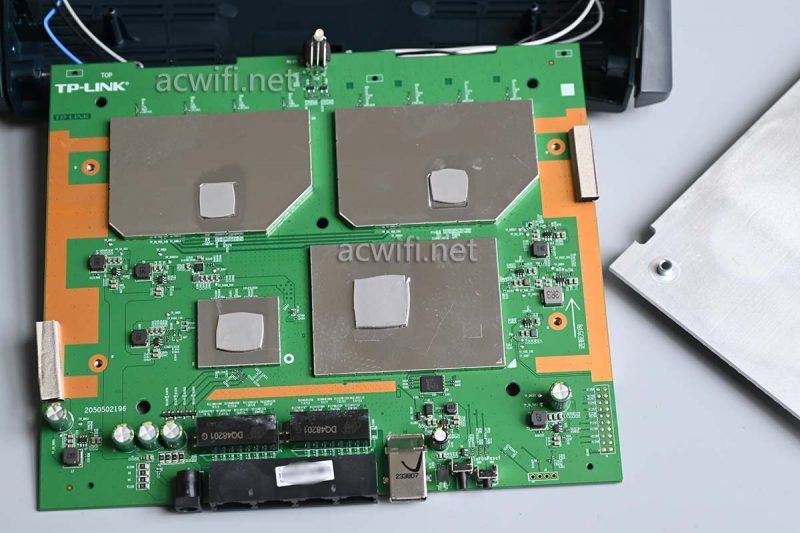

撬开所有屏蔽罩：

先看cpu吧。

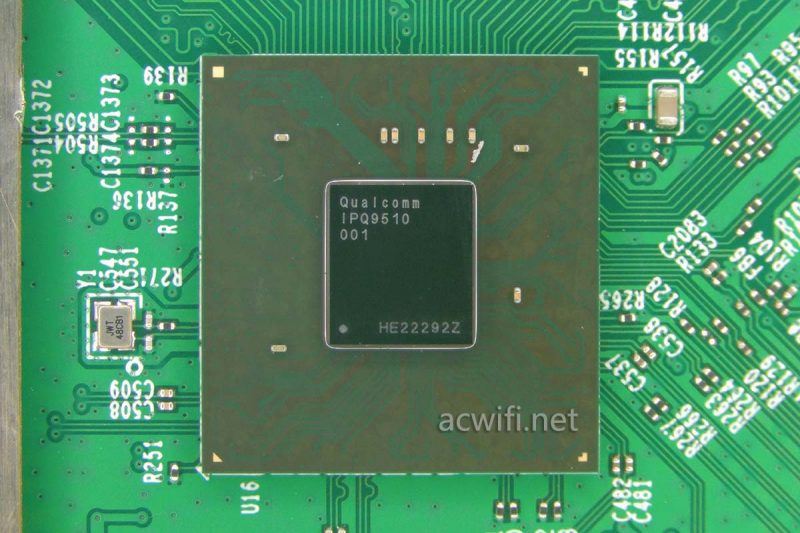

7dr7280用的cpu是高通的ipq9510，官方说是四核a73，频率1.5ghz，有2个1.5g的npu。

（acwifi之前拆过的几款be6500用的cpu是ipq5322，四核a53,1.5hzhz，1个1.5g的npu）

ipq9510，有一个usxgmii-m，我问了deepseek，它说：

“usxgmii-m允许在单个serdes链路上传输多个网络端口的数据，从而减少物理链路的数量，简化系统设计。“

marvell以太网收发器文档里面有这样的描述：

”仅通过单一串行链路将多重 mac 数据流传输至一个多端口 phy 设备，可使一个 10 g serdes 支持 4 端口 2.5 g 或 2 端口 5 g 连接。“

怎么说呢，ipq9510把10g一分四来用了，它也合不了一，所以不支持单一个10g口。

ipq9510连接着一颗四口phy芯片：qca8084。

以前拆过机看见qca8084的有：7tr13090、7dr6560、小米万兆路由小米路由7000。

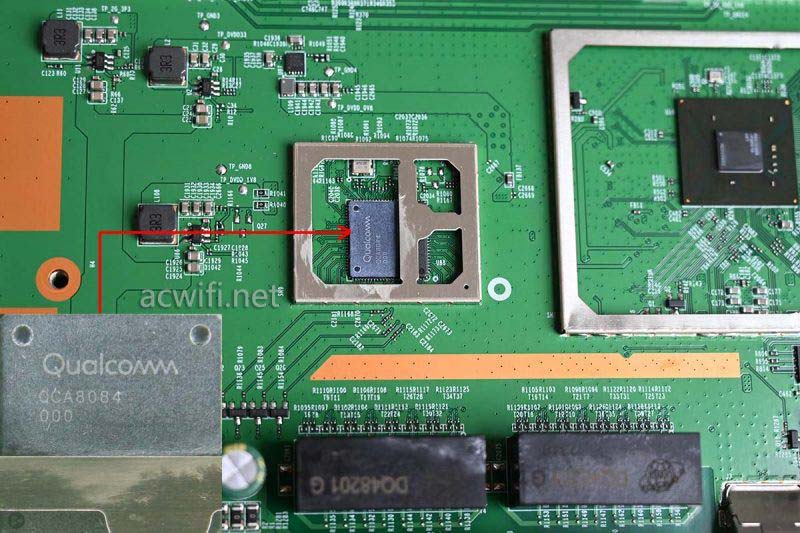

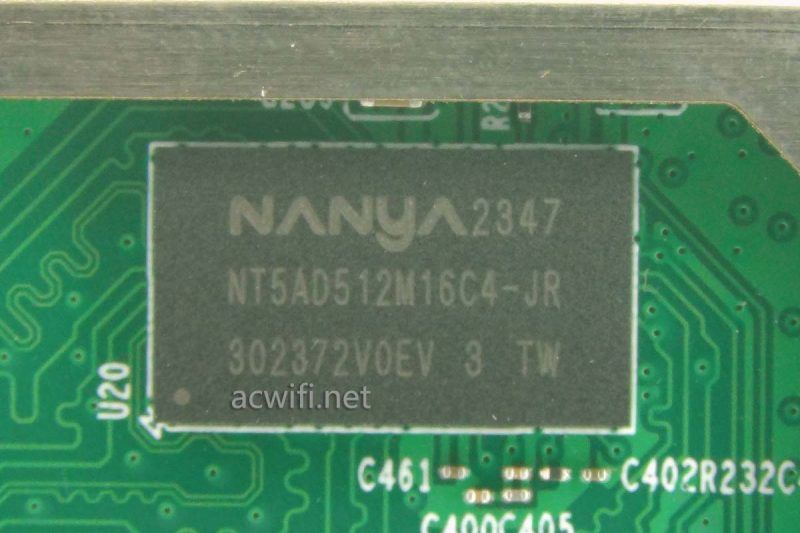

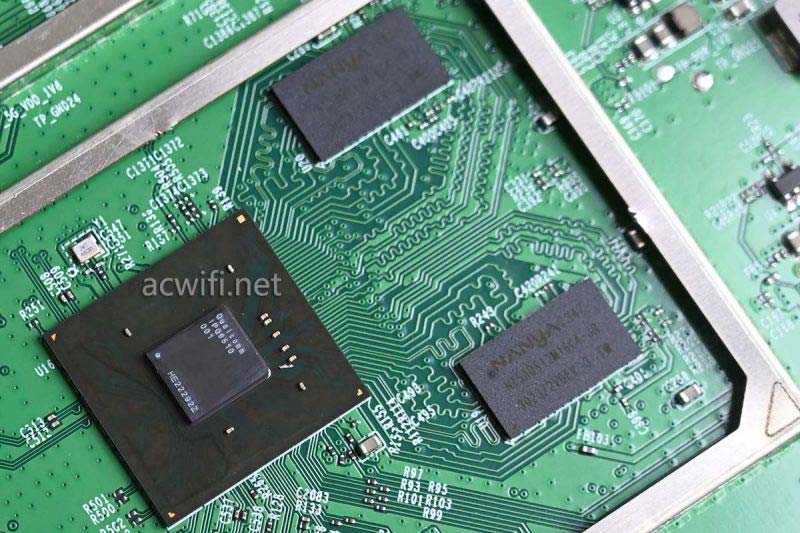

内存芯片有两颗，型号是南亚的nt5ad512m16c4-jr，ddr4，容量1gb，两颗组成2gb内存。7dr7280内存好大！

然后是无线射频电路方面。

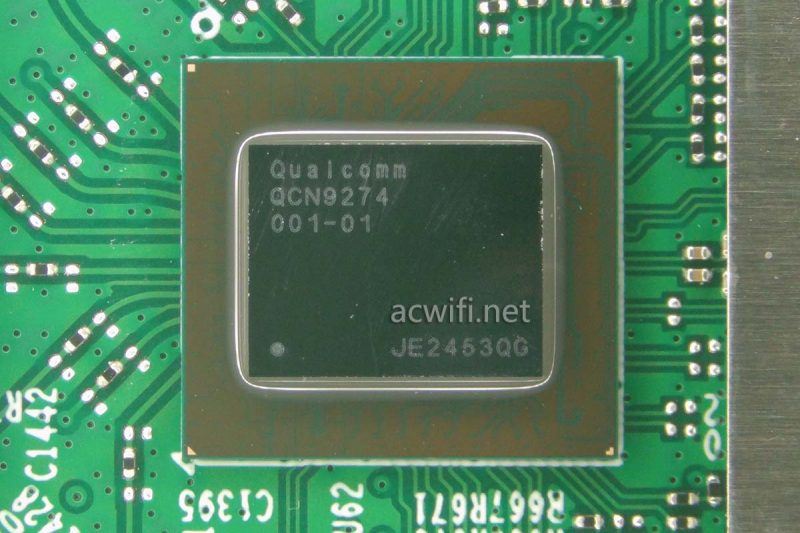

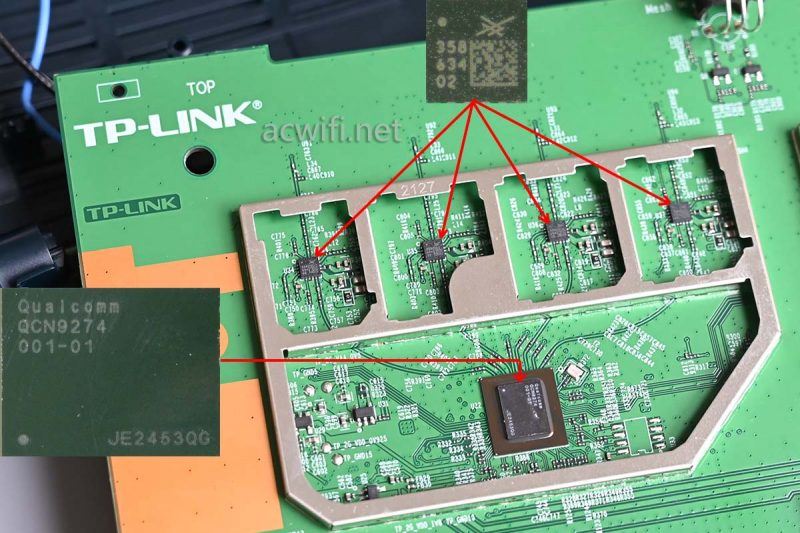

2.4g和5g频段都是用一样的高通顶级的 wi-fi 7 无线芯片qcn9274:

2.4g支持4x4mimo，在40mhz频宽和4096-qam下最高速率是1376mbps，ofdma最大用户数量为18，无线带机量512台；

5g支持4x4mimo，在160mhz频宽和4096-qam下最高速率是5765mbps，ofdma最大用户数量为37，无线带机量512台。

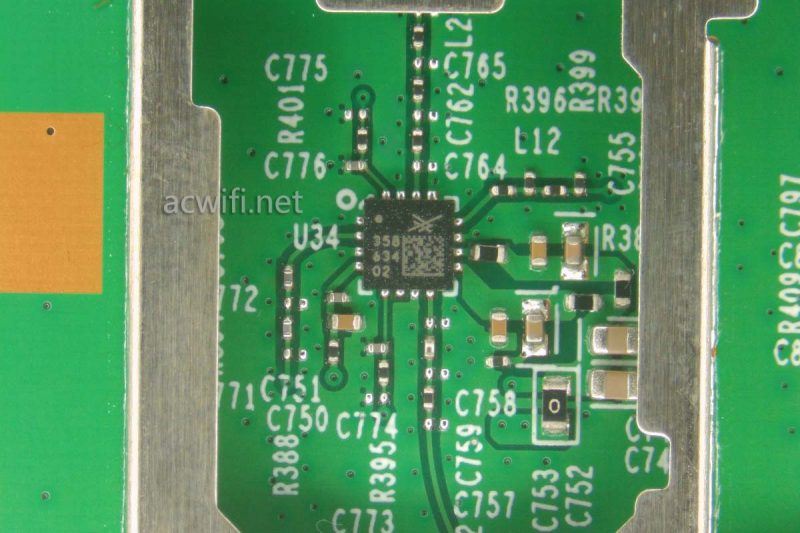

2.4g有外置了四颗思佳讯（skyworks）的fem芯片：sky85358-11。

sky85358-11的参数：
integrated high-performance pa, lna with bypass, t/r switch, and coupler for wi-fi 7 (802.11be) applications
fully matched input and output
integrated logarithmic power detector and
directional coupler
transmit gain: 32 db
receive gain: 16 db
output power:
– mcs13, +18.5 dbm, –47 db devm
– mcs11, +21 dbm, –43 db devm
– mcs9, +24.5 dbm, –35 db devm
– mcs7, +26 dbm, –30 db devm
– mcs0, +28 dbm, mask compliant
small (16-pin, 3 x 3 mm) lga package (msl3, 260 °c per jedec j-std-020)

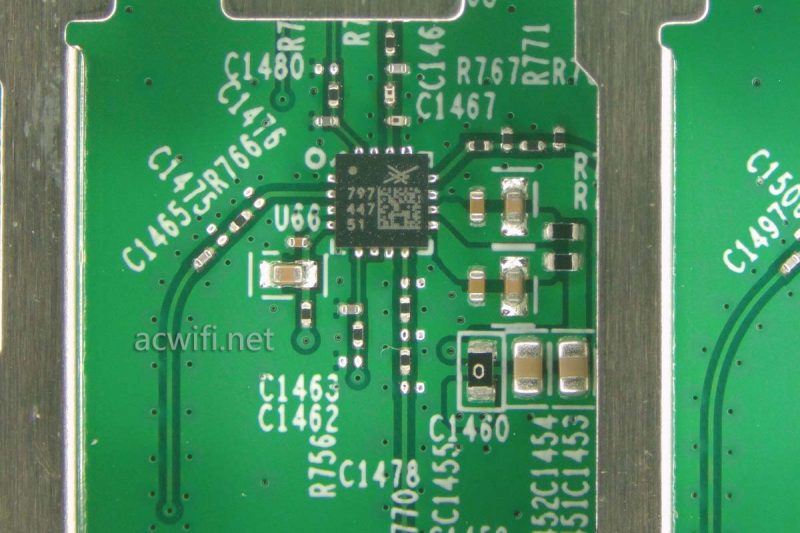

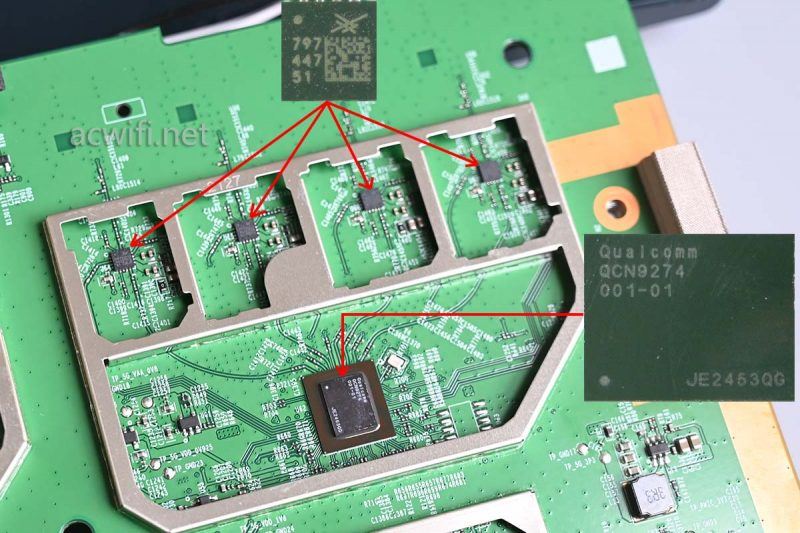

四颗5g fem芯片也是skyworks的，型号是sky85797-11：

sky85797-11的参数：
integrated high-performance pa, lna with bypass, t/r switch, and coupler for wi-fi 7 (802.11be) applications
fully matched input and output
integrated logarithmic power detector
transmit gain: 33 db
receive gain: 16 db
output power:
– mcs13, +19 dbm, –47 db devm
– mcs11, +21 dbm, –43 db devm
– mcs9, +24 dbm, –35 db devm
– mcs7, +25 dbm, –30 db devm
small (16-pin, 3.0 x 3.0 mm) mcm package (msl3, 260 °c per jedec j-std-020)

tp-link在目前的wi-fi 7 无线路由器产品里面，使用了sky85358-11和sky85797-11的，除了这款7dr7280，还有7tr73090和7hdap13000tcs，价格都是过千元的高端产品。

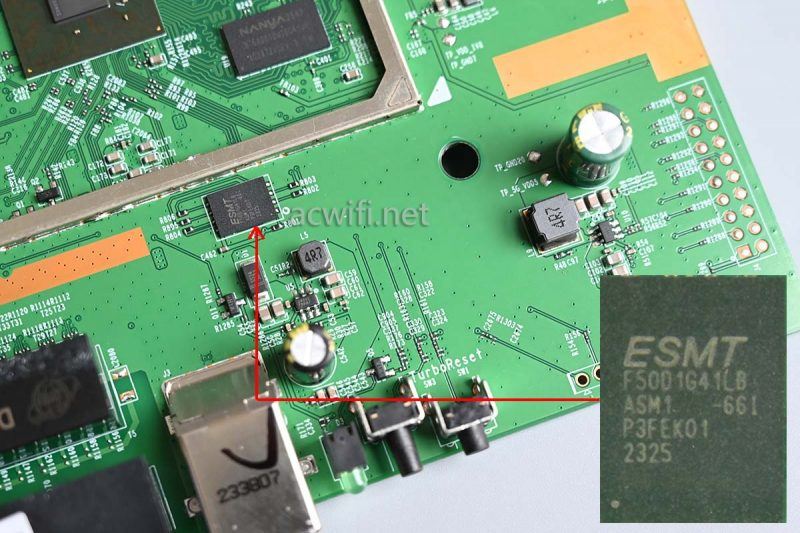

cpu下方的闪存芯片，型号是f50d1g41lb，容量128mb:

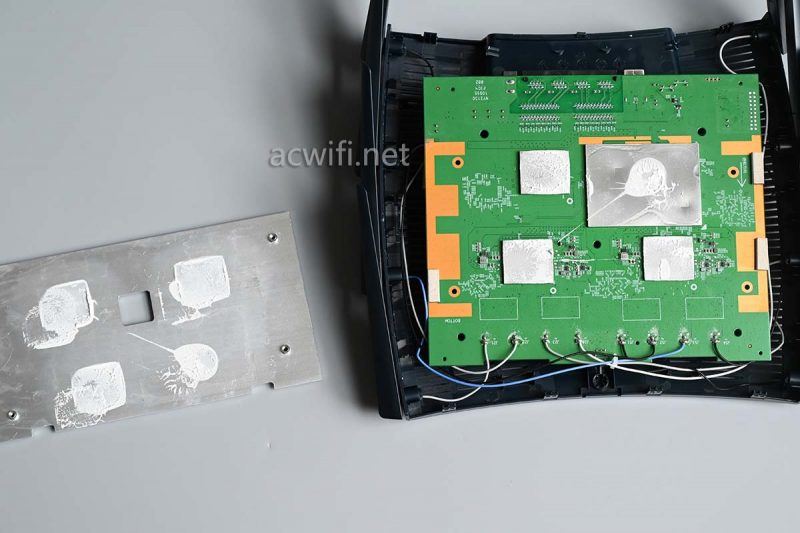

翻转主板背面，也就是前面打开外壳时看见的那一面，取下散热器：
