TP-LINK K73套装即7DR5150路由器拆机测评

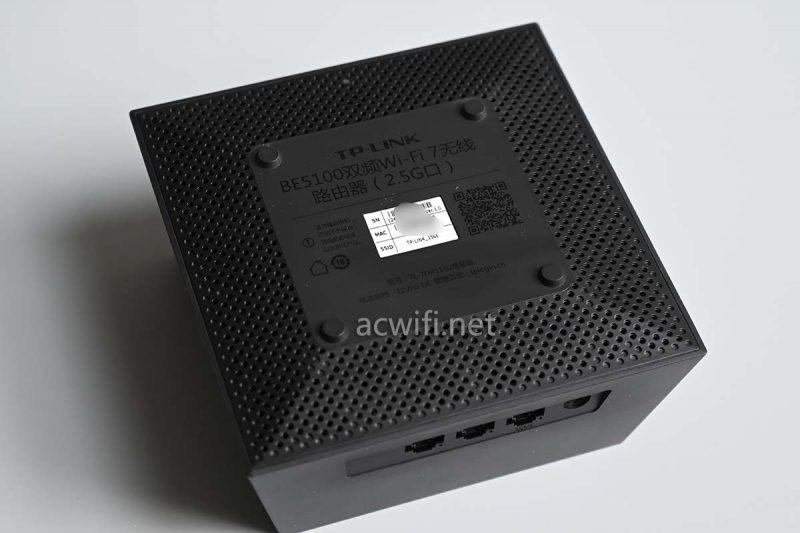

机身底部：

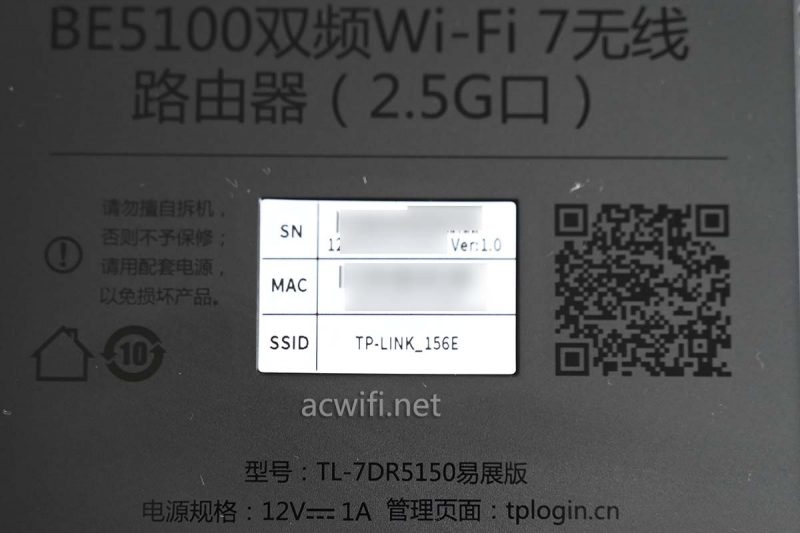

型号：7dr 5150易展版，硬件版本号ver:1.0。

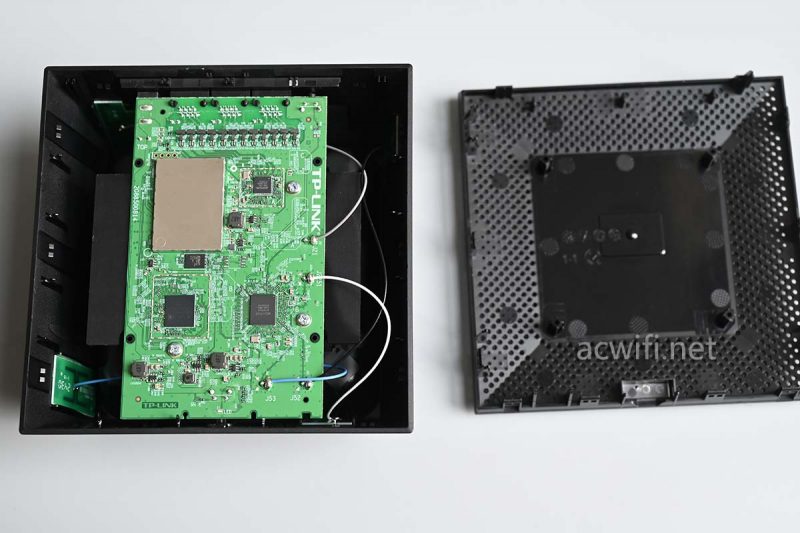

没有螺丝，慢慢撬开外壳：

长方形的主板：

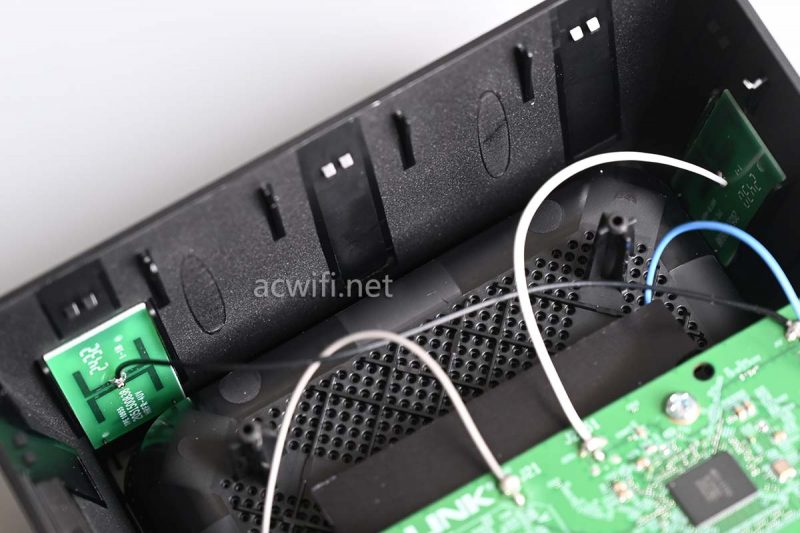

pcb天线：

翻转主板，这一面能看见网口所以自定义为主板正面：

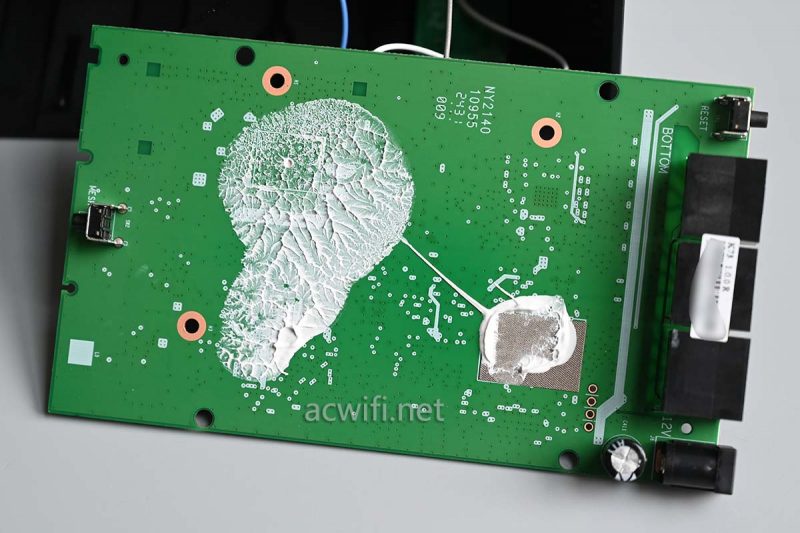

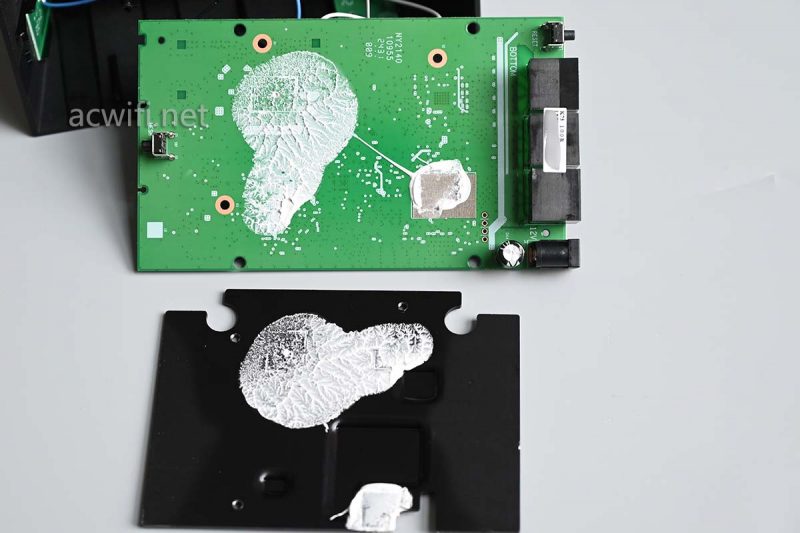

拆开主板正面上的均热铝板：

有一片emi屏蔽胶带：

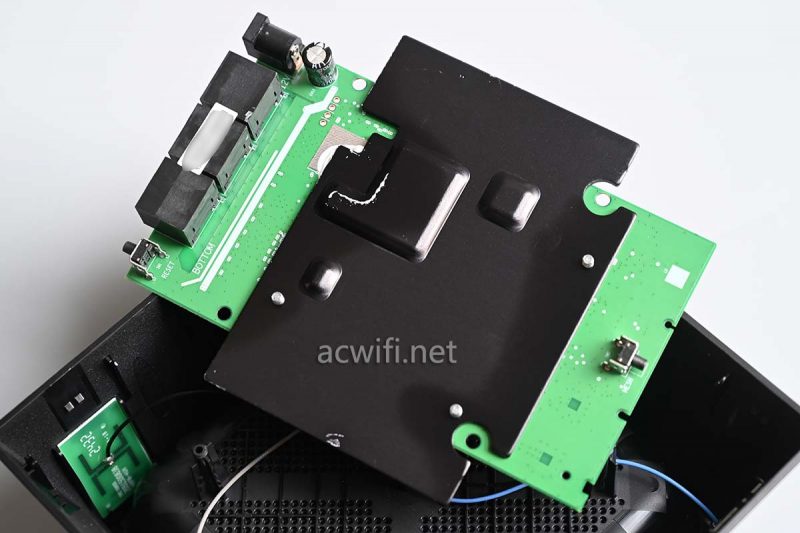

我把均热铝板装回原位，防止导热硅脂弄到四处都是。

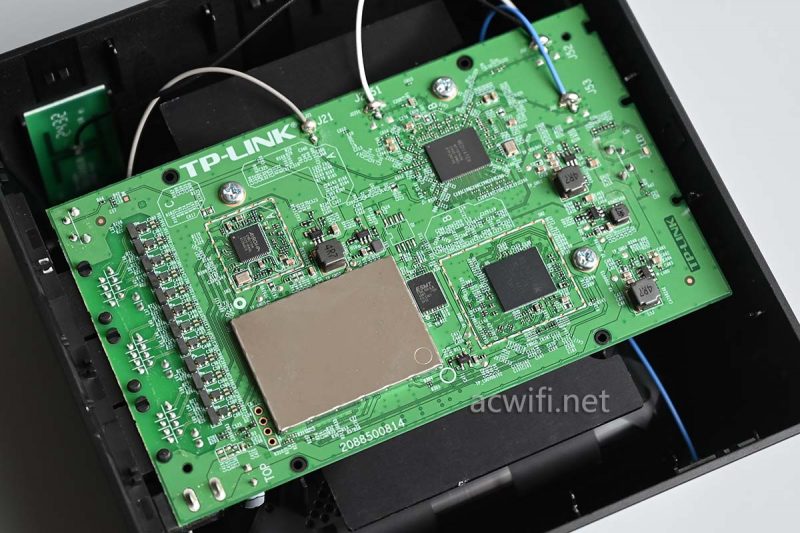

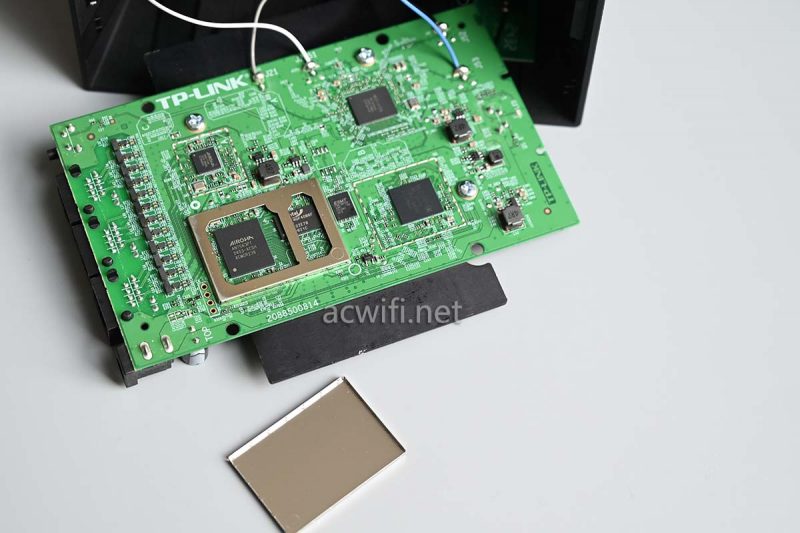

翻转看主板背面，也就是一开始拆开底壳所看见的那一面。撬开唯一的屏蔽罩：

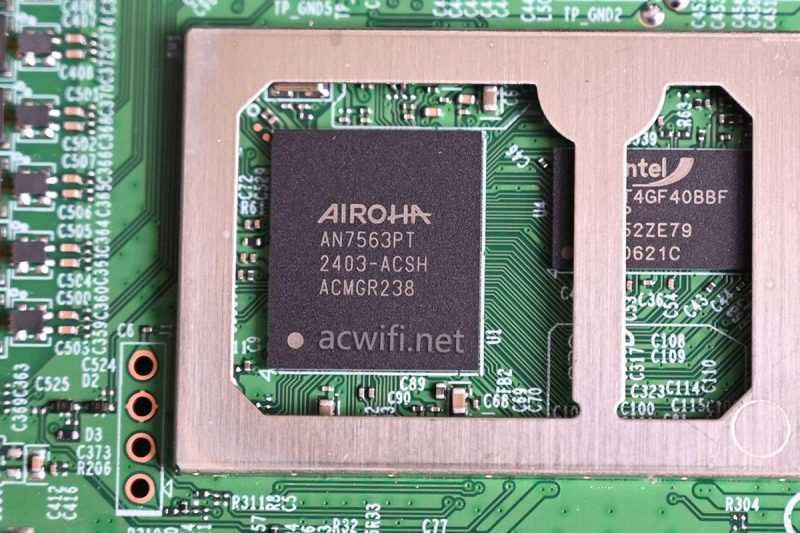

7dr5150的cpu型号是an7563 pt，双核1ghz，应该是a53架构，有np offload。旁边的内存芯片型号是a3t4gf40bbf-hp，容量512mb：

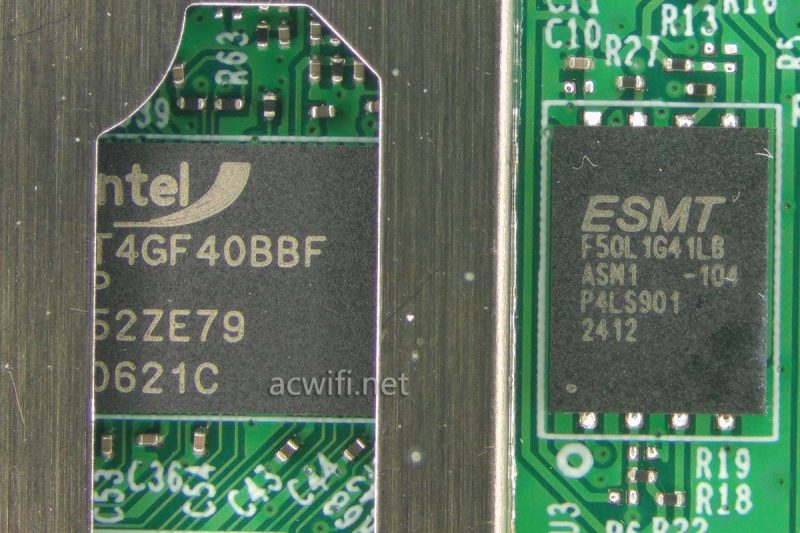

内存旁边的闪存芯片，型号是f50l1g41lb，容量128mb：
