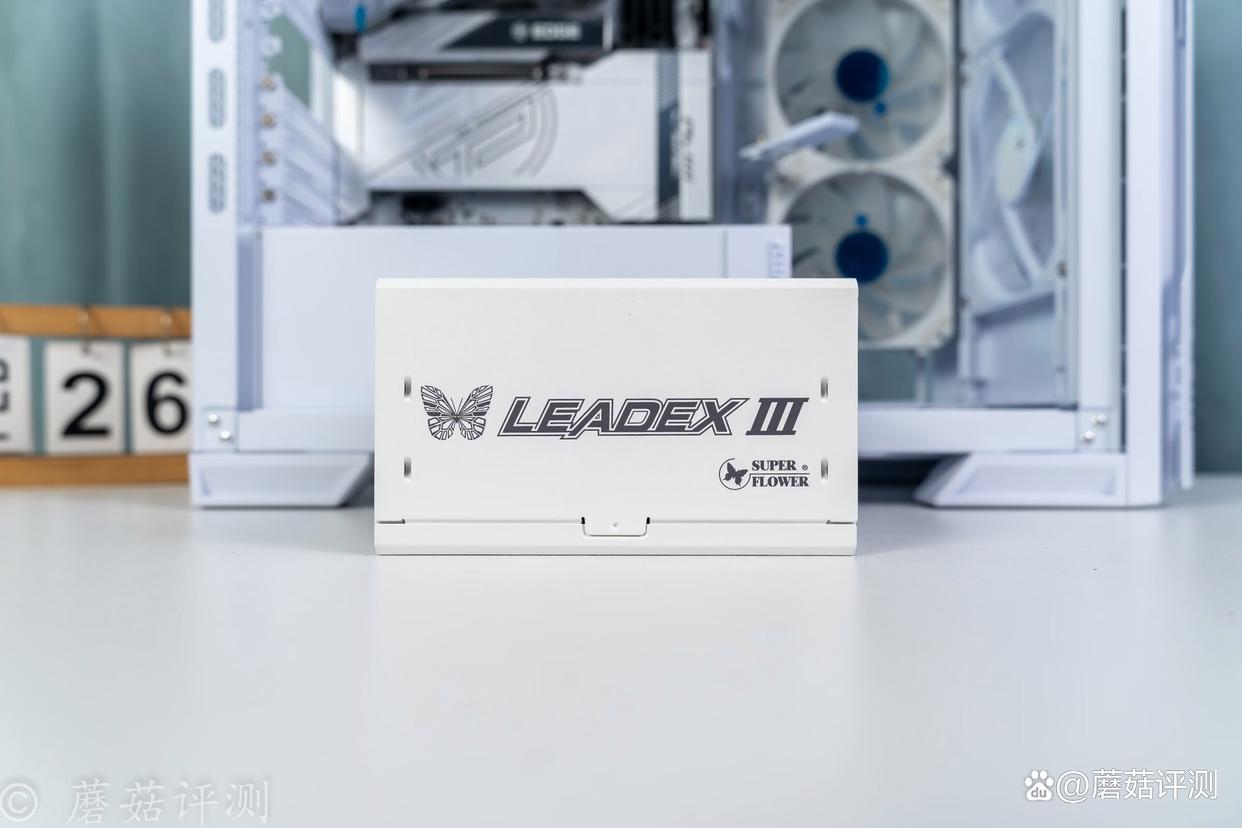

焕新升级九宫格水晶头发光模组! 振华LEADEX III PROA 1000W金牌电源拆解测评

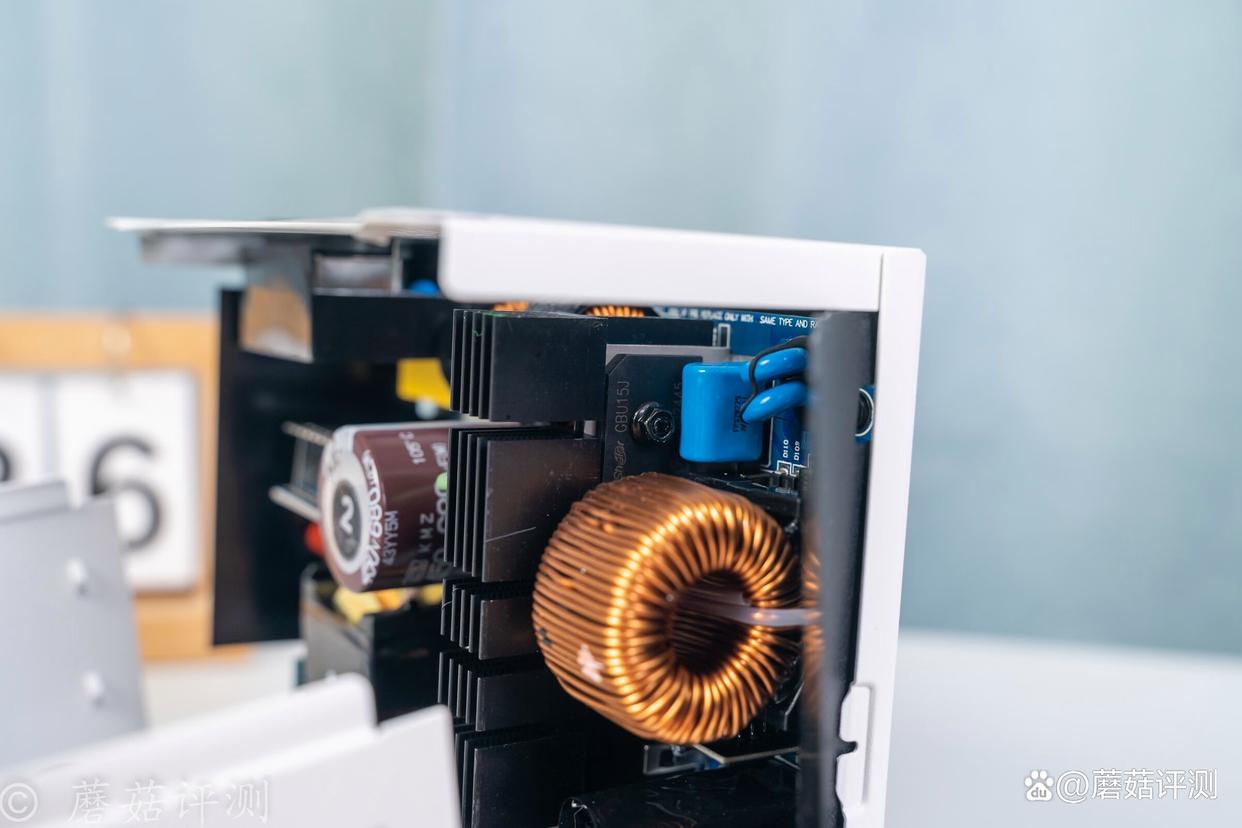

接着是整流桥，双桥并联设计，可以有效降低发热，并在两颗整流桥之间，夹着金属散热片，辅助整流桥散热，保证稳定运行。整流桥丝印gbu15j，规格是600v/15a。整流桥旁边是一个硕大的电感，是主动pfc电路的重要元件。

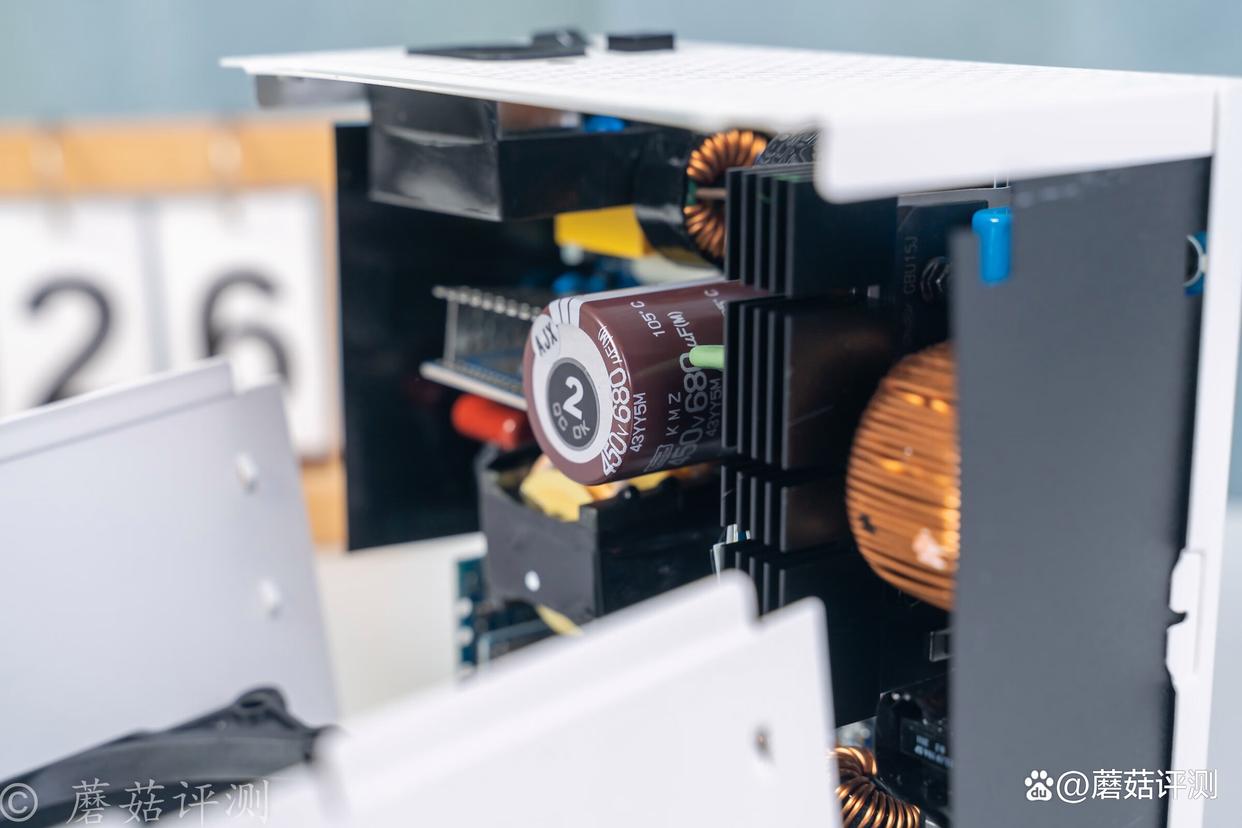

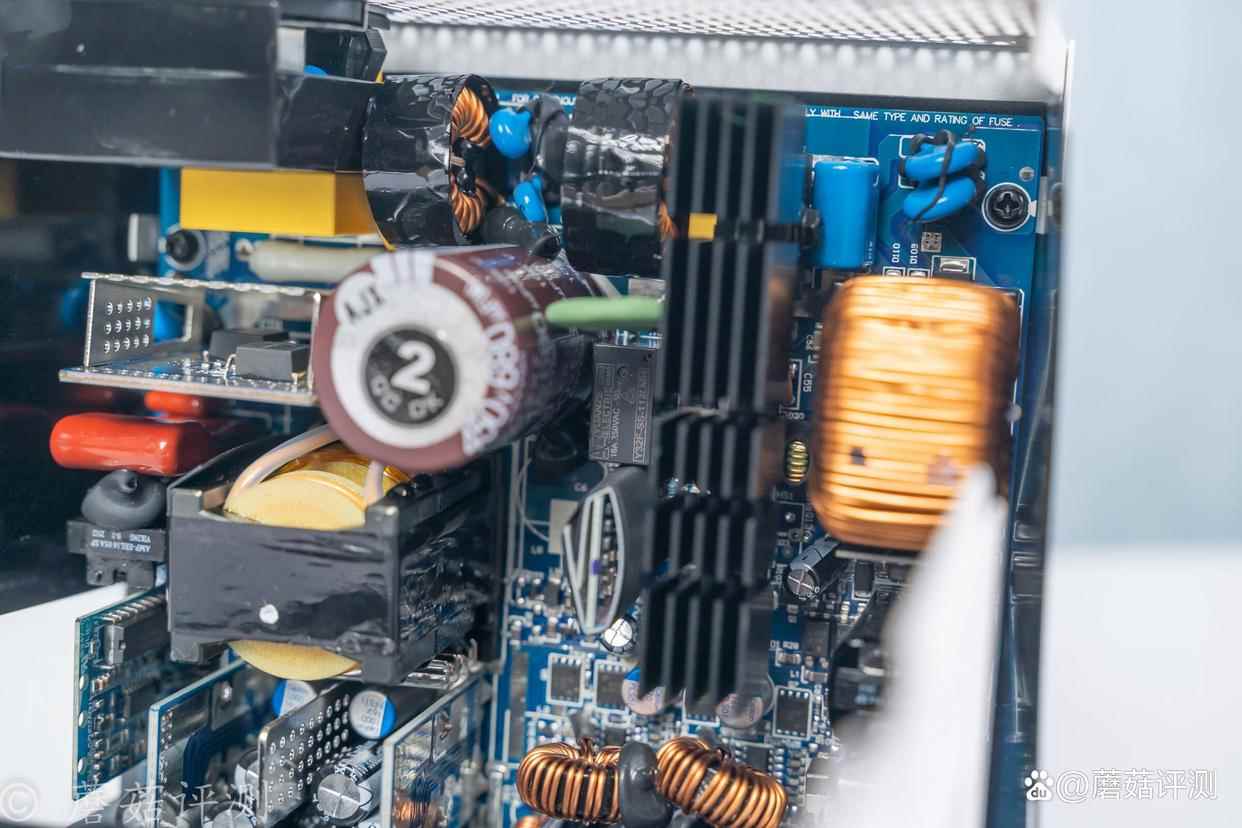

电源的主电容是ncc的，日系电解电容品牌，额定容量680μf，耐压450v，耐温105℃，非常不错。

在主电容旁边，有一个绿色的ntc，用于防浪涌，旁边还有一个16a/250vac的继电器，用于短接ntc，以提高电源整体的运行效率。

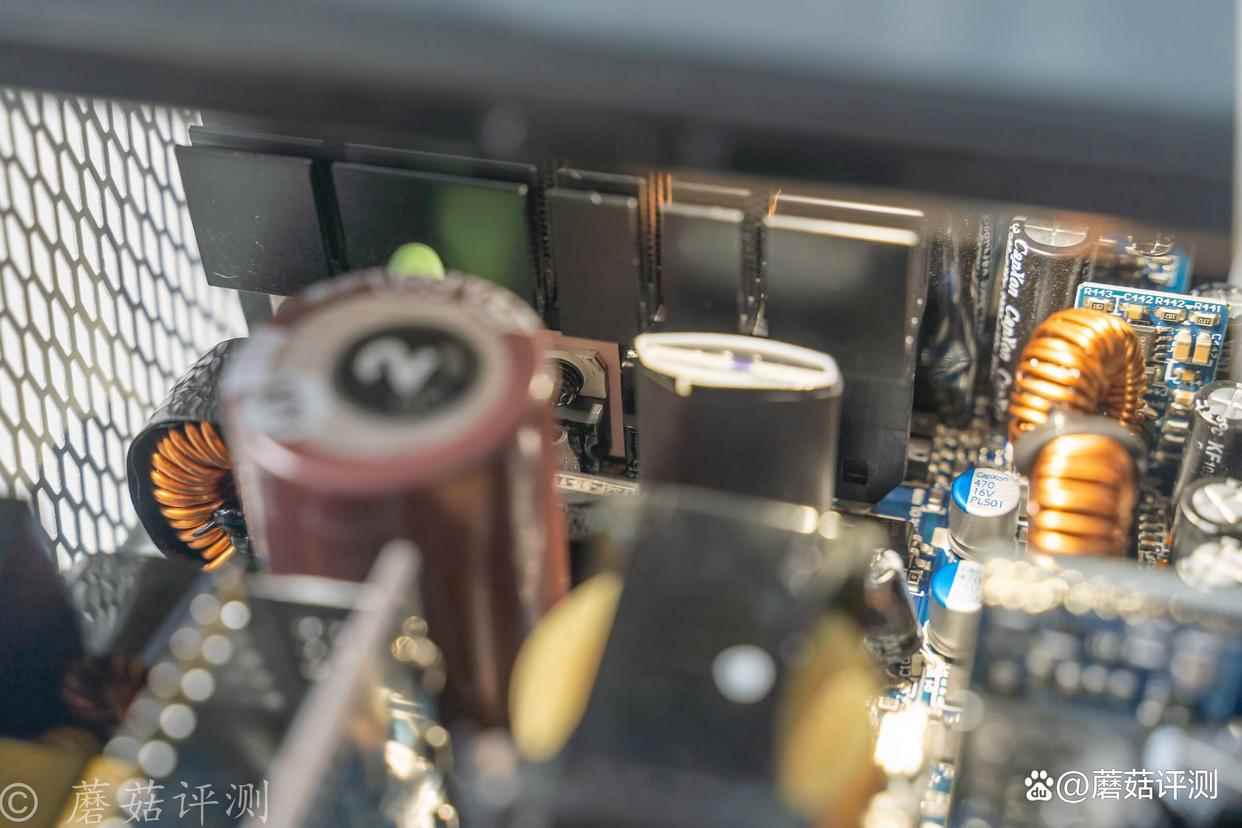

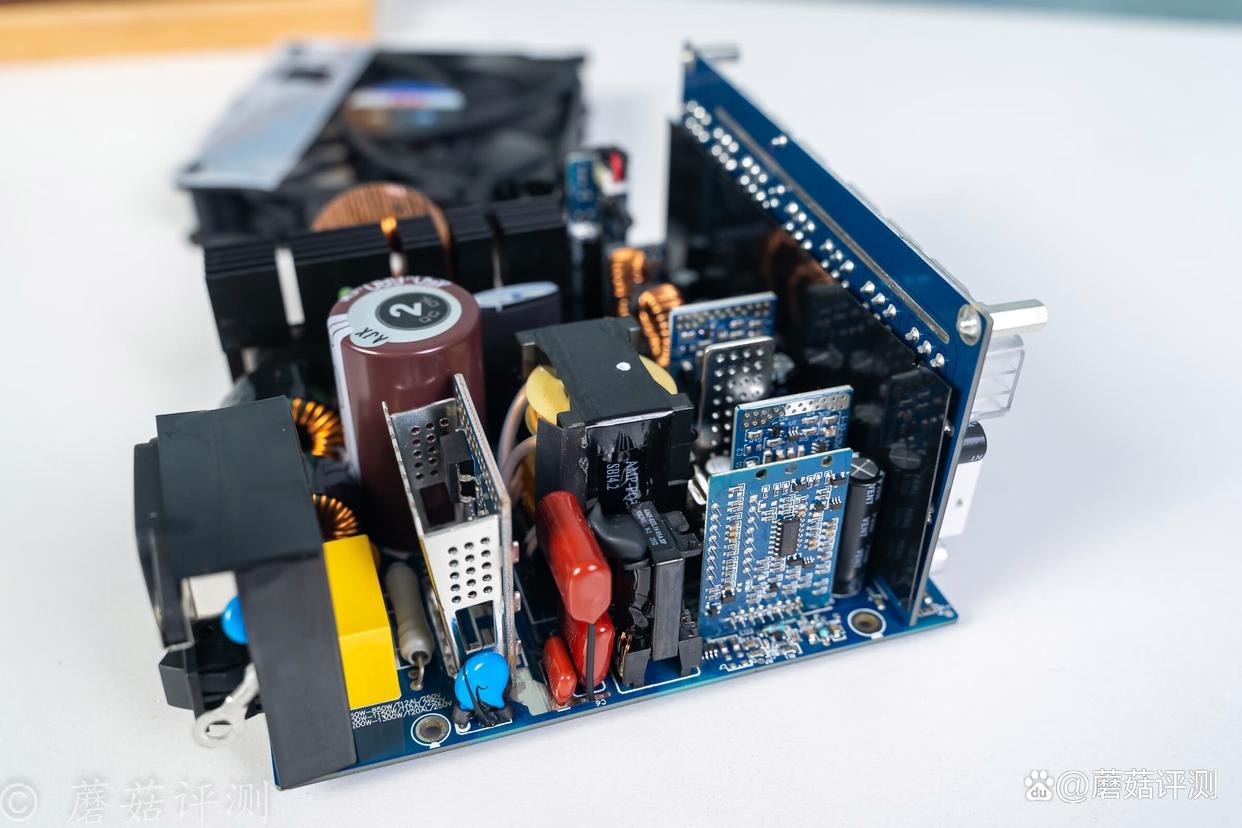

pfc的开关管和二极管被完全挡住了，看不到参数型号。其前面还立着一块pcb小板，应该是pfc电路的控制电路。

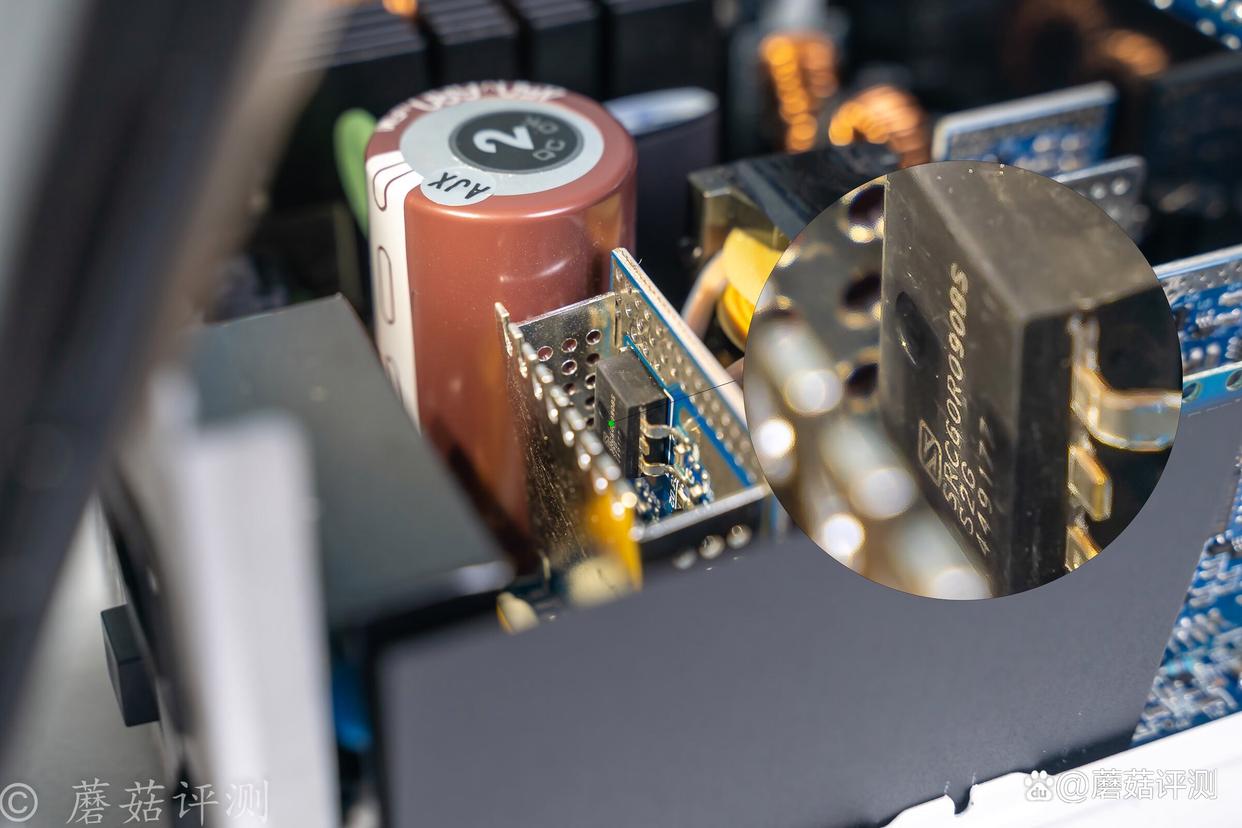

接着是半桥llc电路，可以看到两颗开关管，尚阳通的src60r090bs，600v/17.8a/90mω，这是振华电源的经典设计。

llc电路的后面，是主电容，振华自研的立式双层变压器，通过模块化的线路设计，让其拥有更小体积的同时，性能表现也更加出色，可以更好的提高运行效率。

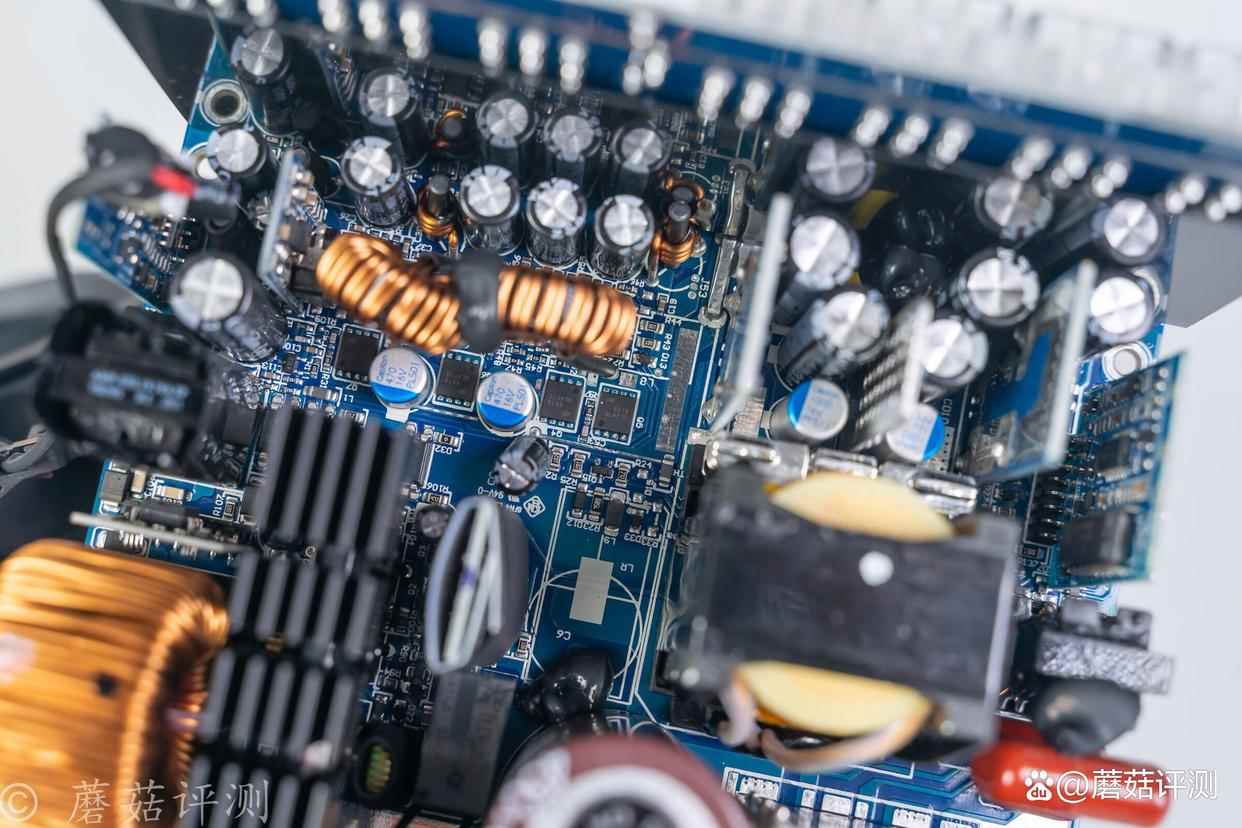

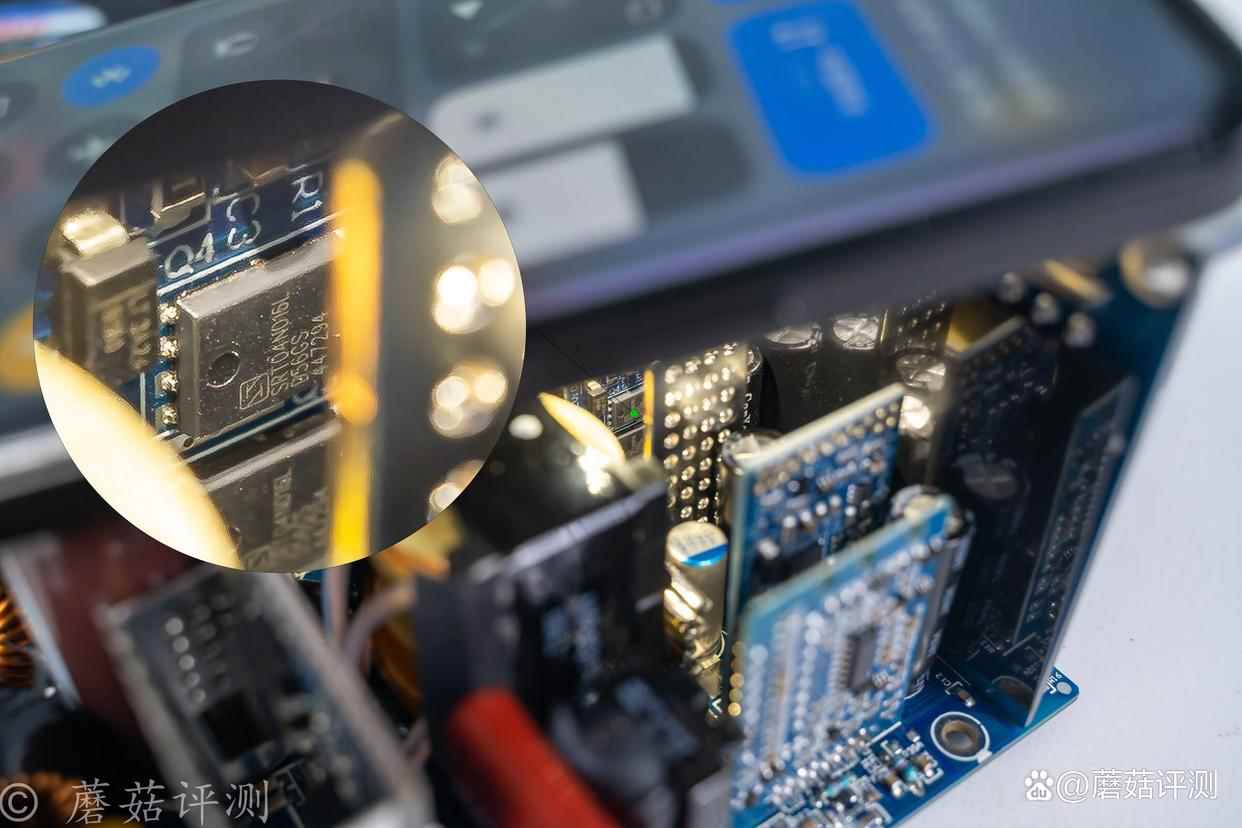

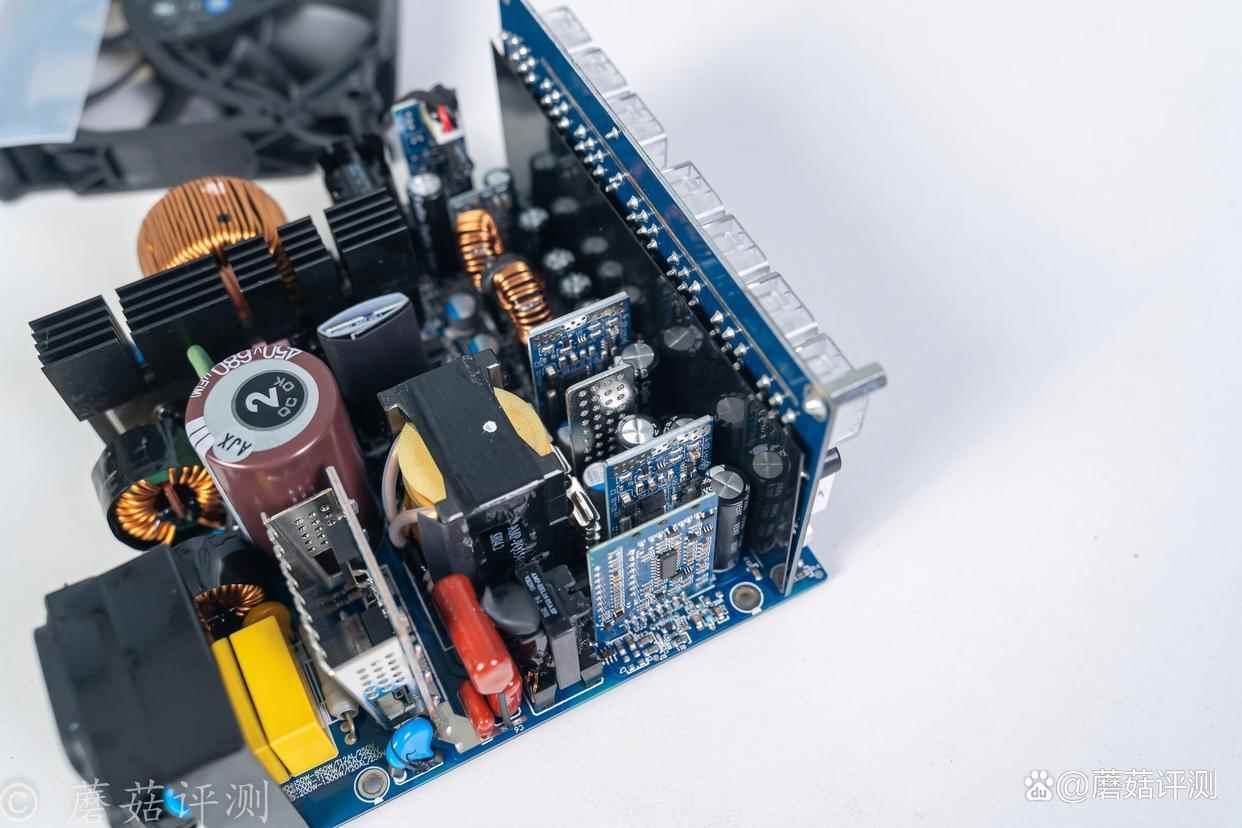

主电容后面是两块同步整流小板，每块小板上有四颗管子，整流管和续流管都是尚阳通的，丝印srt04n016l，40v、77a，中间有多颗稳压滤波电容。

同步整流小板最外侧还有一块立起来的pcb，上面主要是监控芯片，用于检测电源的输出电压，提供一些过欠压保护之类的功能。

同步整流电路的左侧，是dc-dc电路，+5v和+3.3v分别有独立的电路，主控芯片被电感挡住了，看不到。

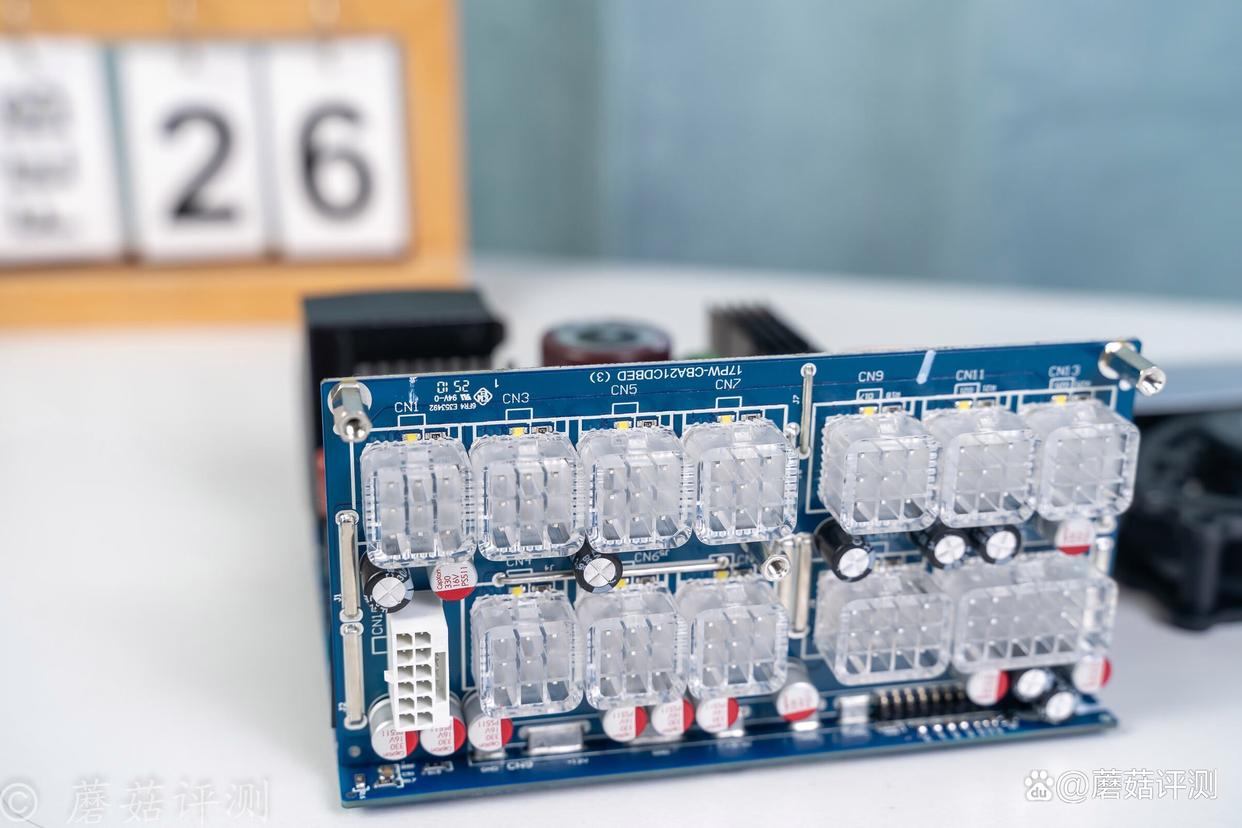

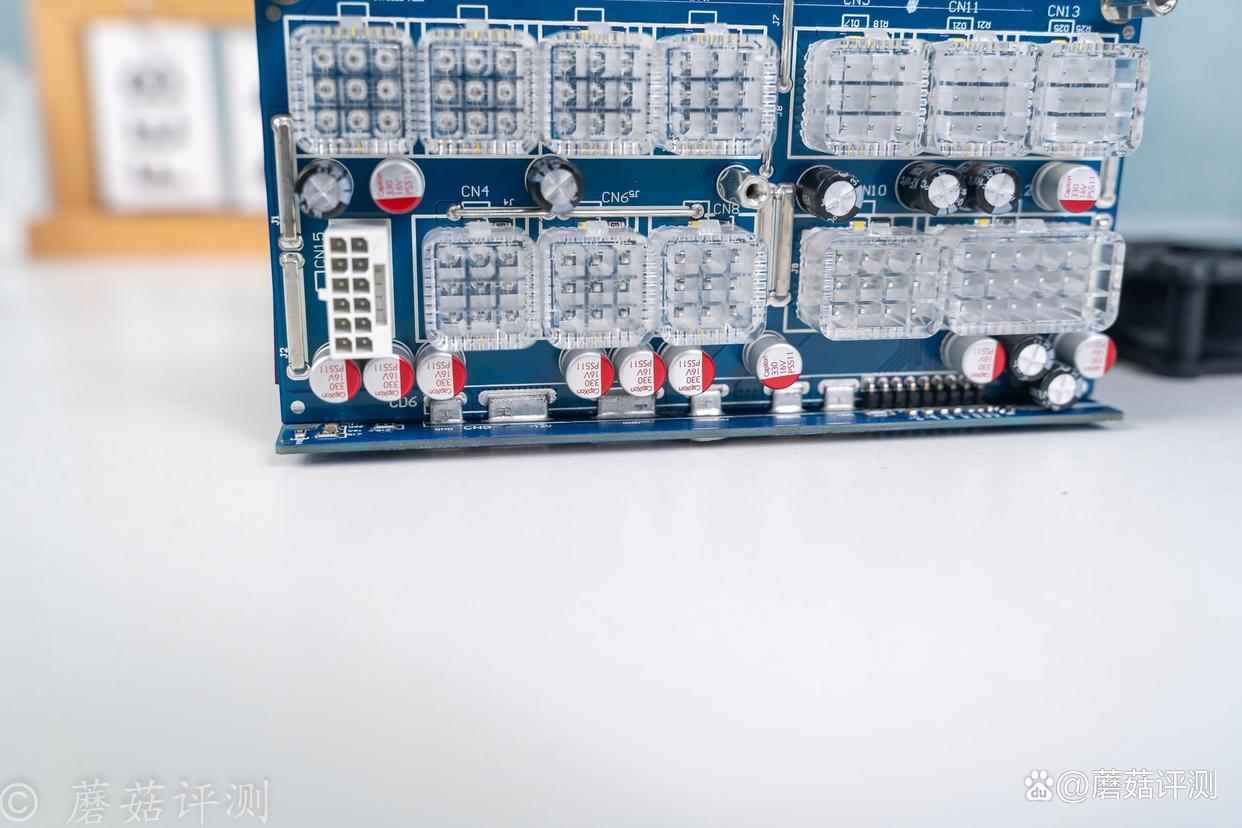

电源的模组输出pcb是直接焊接到电源的主pcb上的，过大电流的部分均有金属件加强，提高载流能力。另外在模组输出的pcb上，还有多颗稳压滤波电容。

在9宫格水晶模组输出接口的上部，有贴片式的led，用于营造灯效。

装机

小编这里准备了一套265k搭配rtx 5080显卡的配置，整机硬件都是白色的，颜值很漂亮。

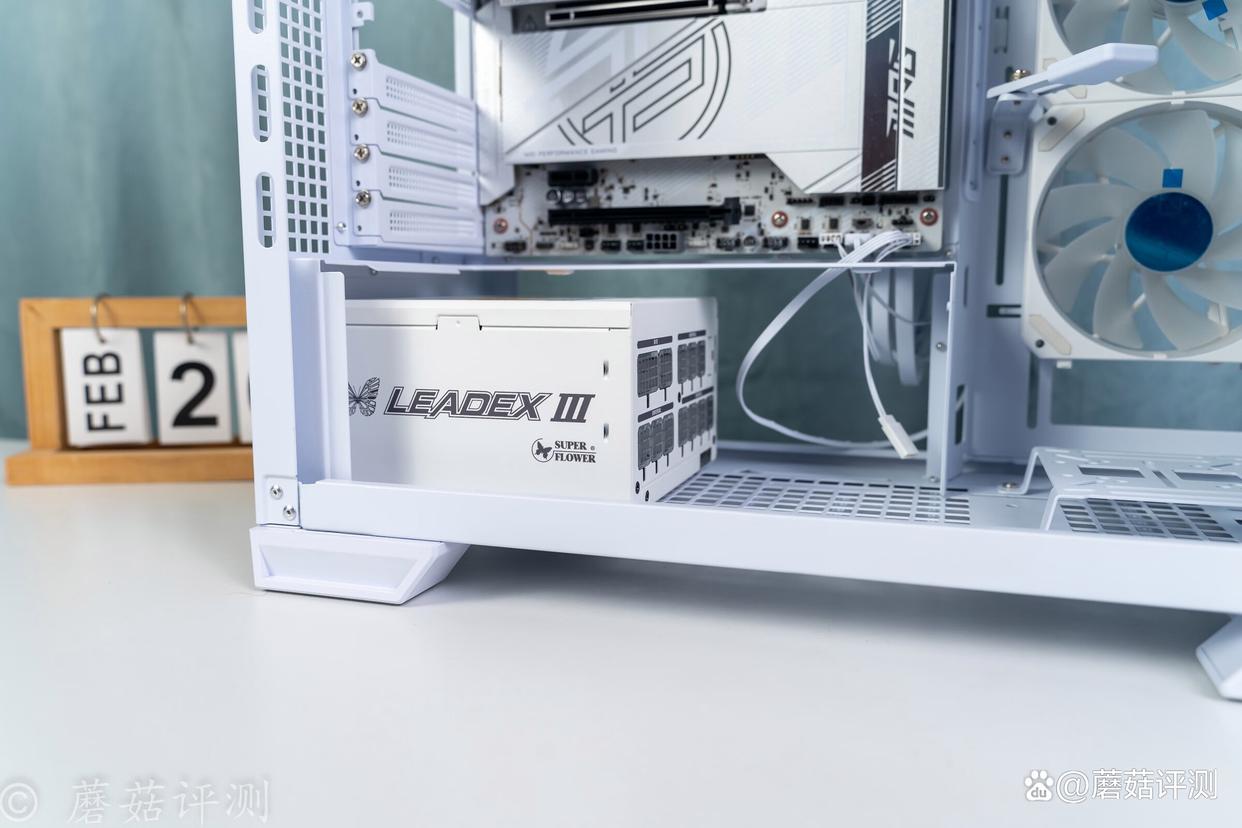

机箱是微星的刀锋300，其电源仓的舱盖是支持拆装的，日常安装电源可以非常方便的打开上盖放进去。

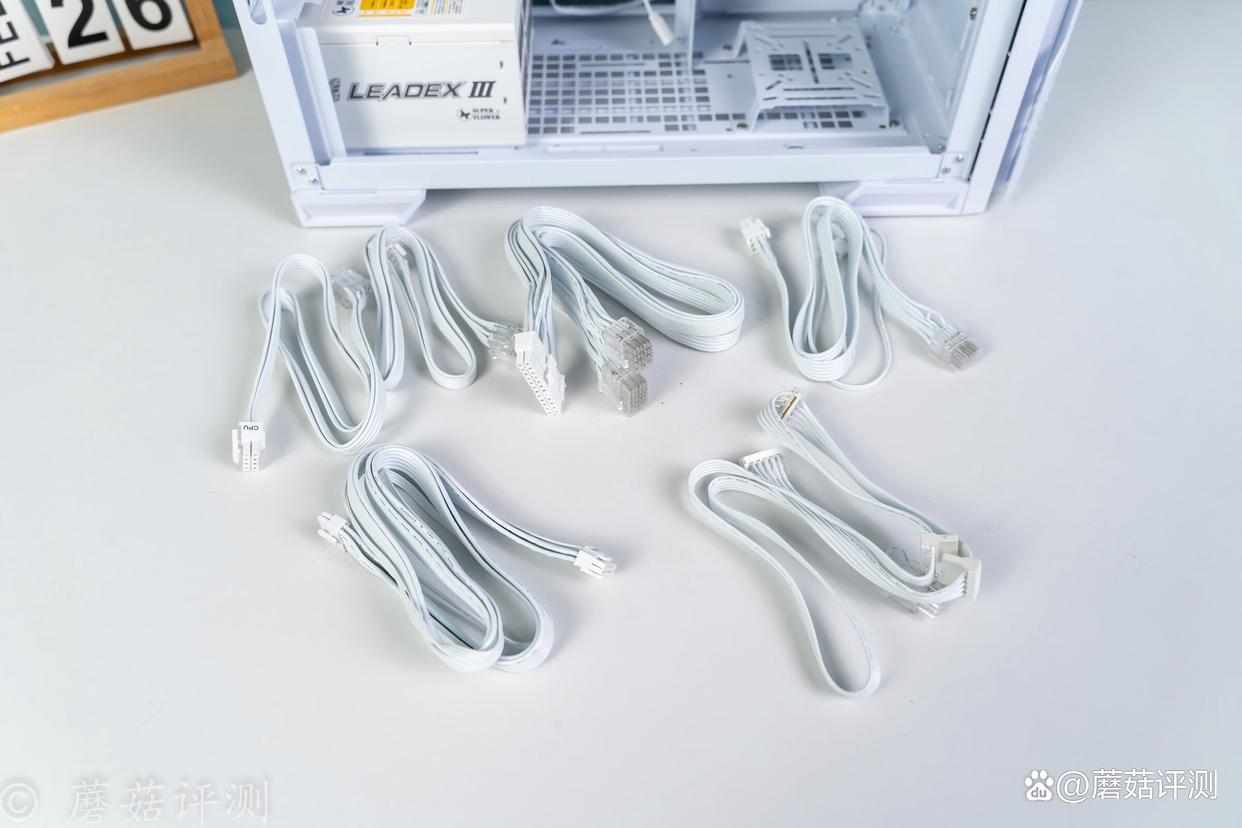

接着准备好需要用到的模组线，线材均为白色，连接电源的一侧为水晶插头。

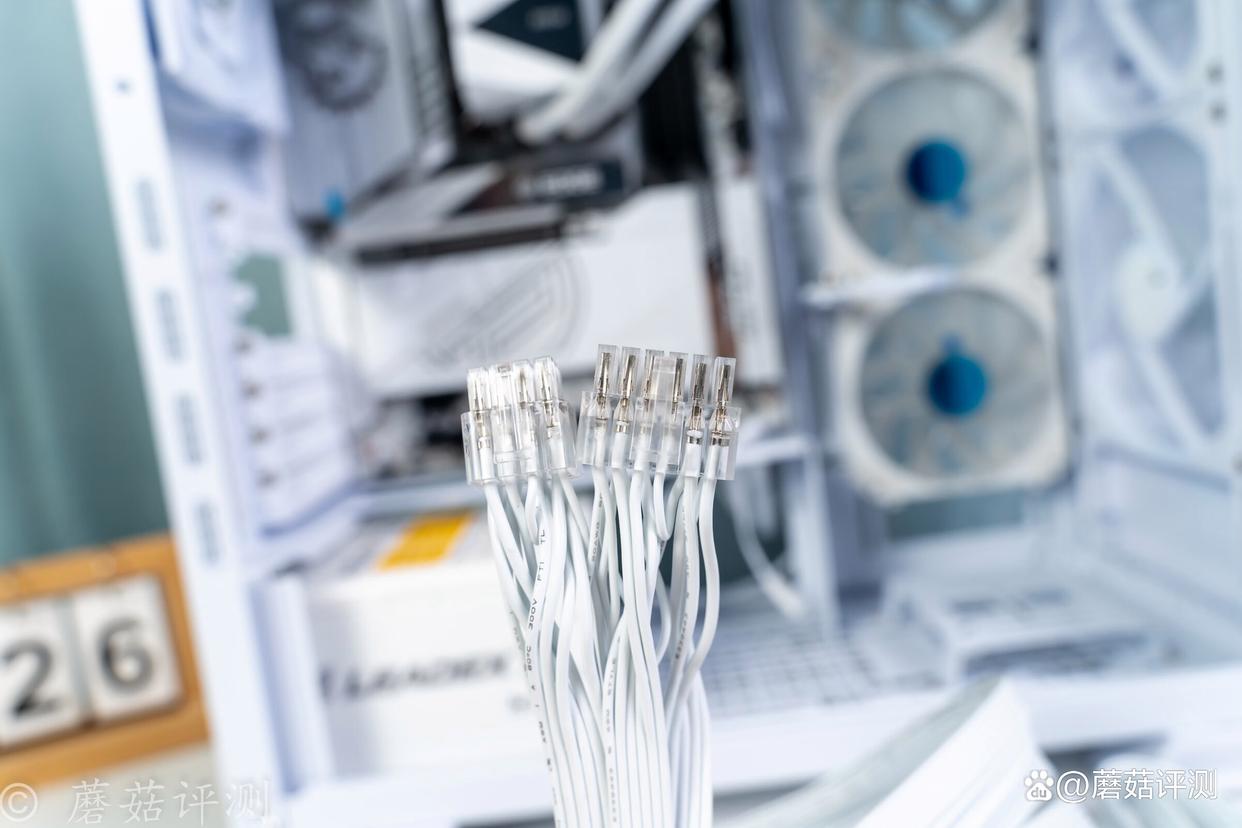

模组线的水晶插头很有意思，内部的金属插件清晰可见。
