升级至三频BE12000! 华硕ROG魔盒Pro路由器首发拆解评测

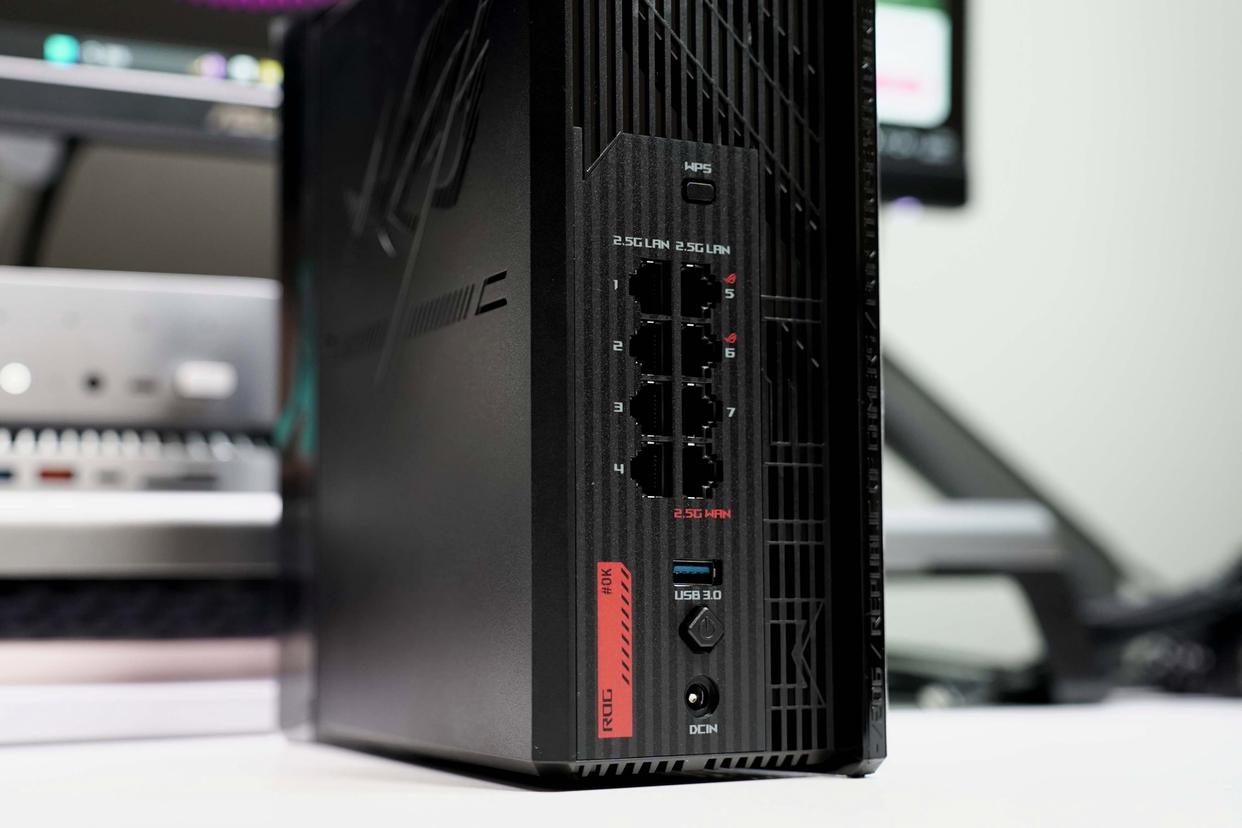

接口和按钮都被设计在机身背部的下侧，包含网口、usb接口、wps开关和dc电源接口，其中有眼睛标志的5和6口为电竞端口，按钮则均做了凸起设计，方便用户盲操作。

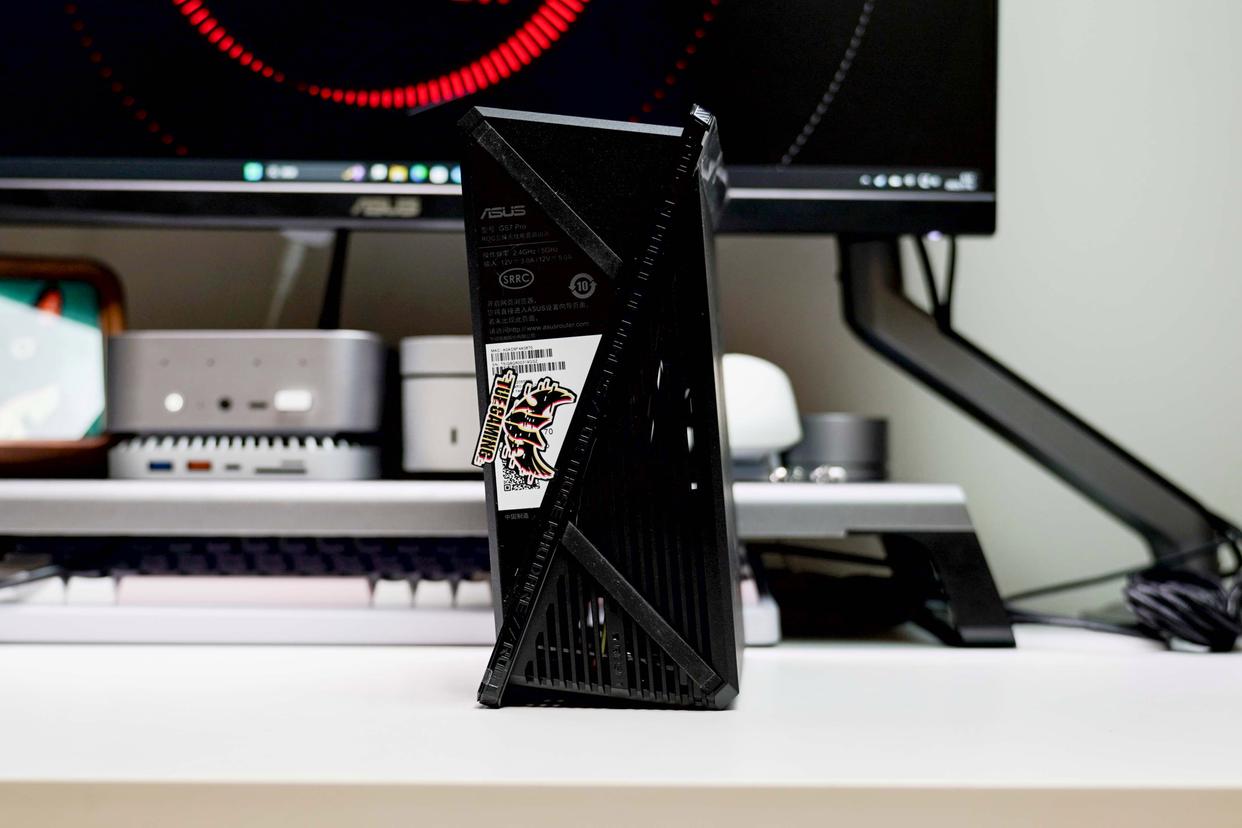

华硕rog魔盒pro的底部标注有设备相关信息，二维码则是配合华硕路由器手机app绑定设备用的。

这次使用的是内置电源，没大砖块摆放会比较方便。

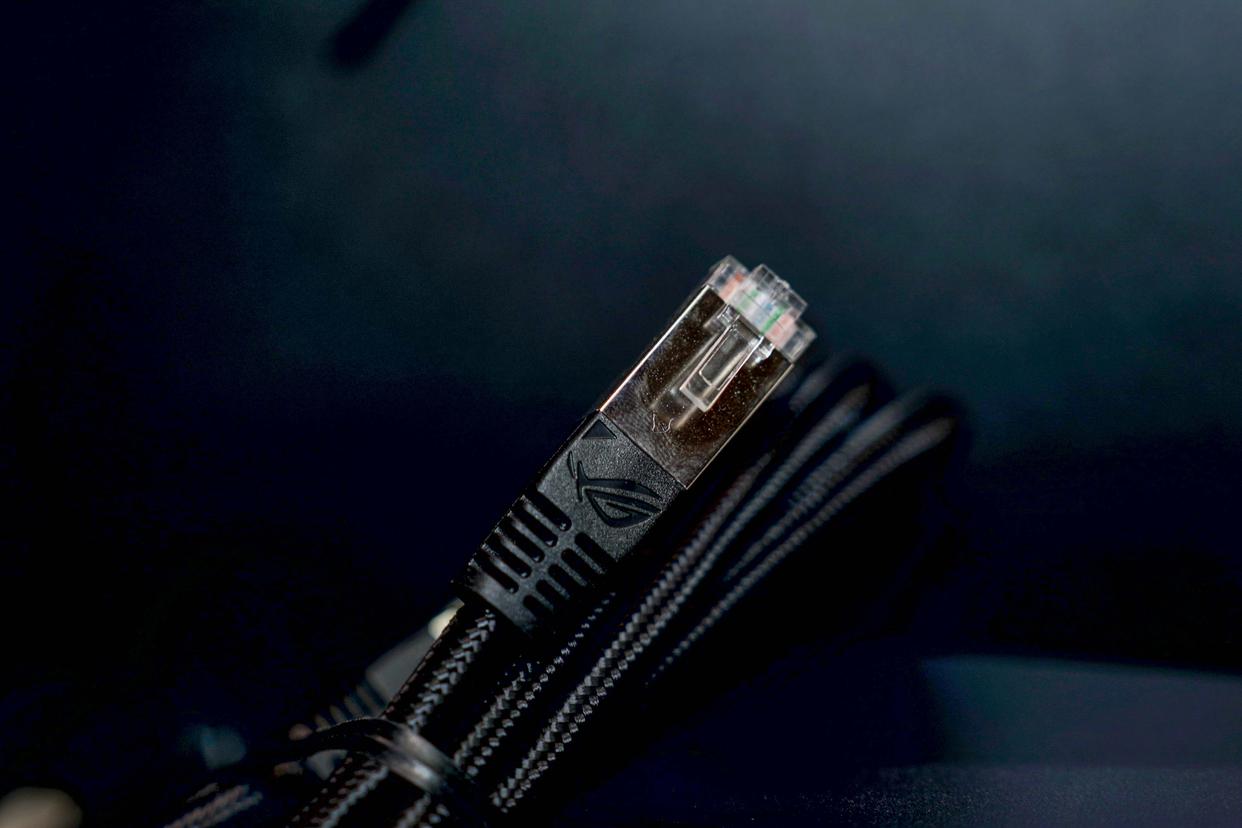

原装网线是一根rog定制cat6的编织线，可以说是信仰拉满了，接下来进入拆解环节。

内部拆解

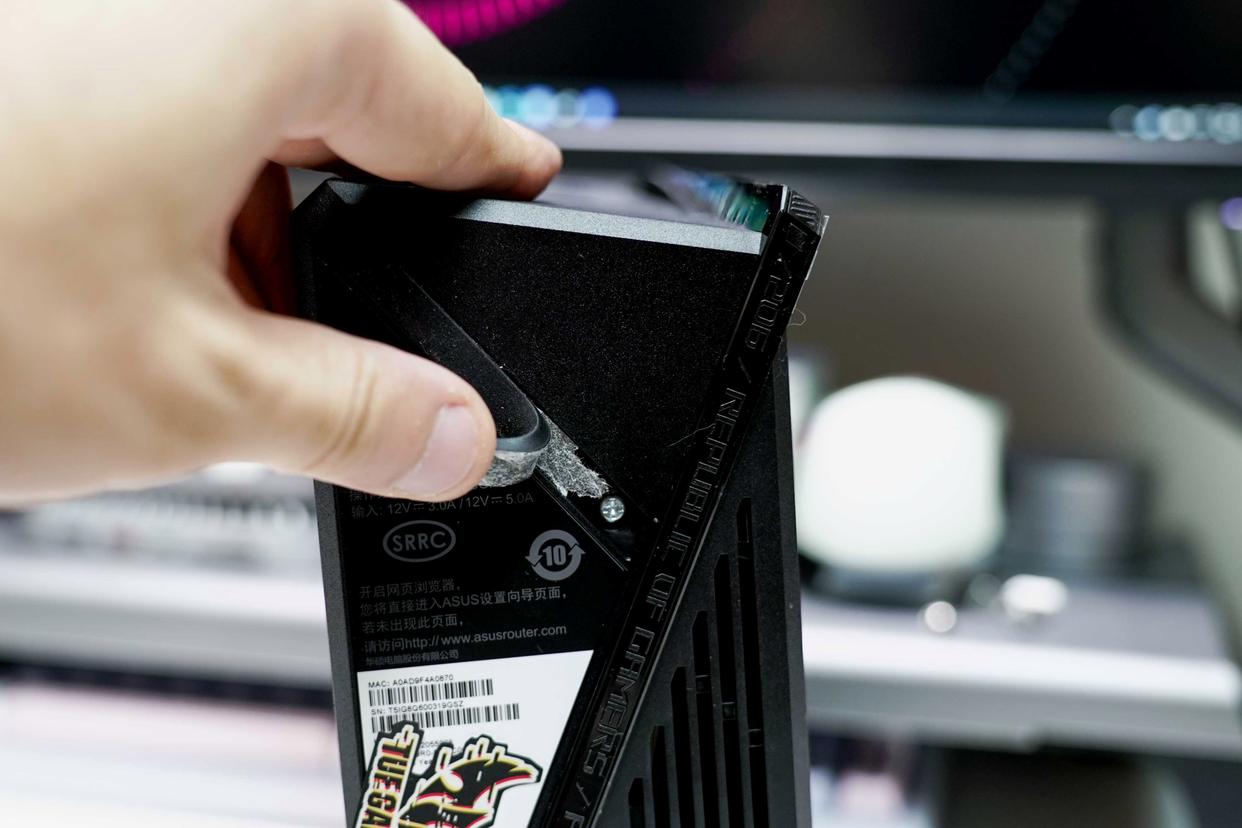

接下来开始华硕rog魔盒pro的拆解环节，方便想买来diy改造的玩家对照，首先将设备反转到底部，卸掉两根胶条下藏着的两颗螺丝。

拆解方法

特别提醒：是固定螺孔有易碎标，破损默认过保，建议diy玩家等三年过保后再改造，富哥请随意。

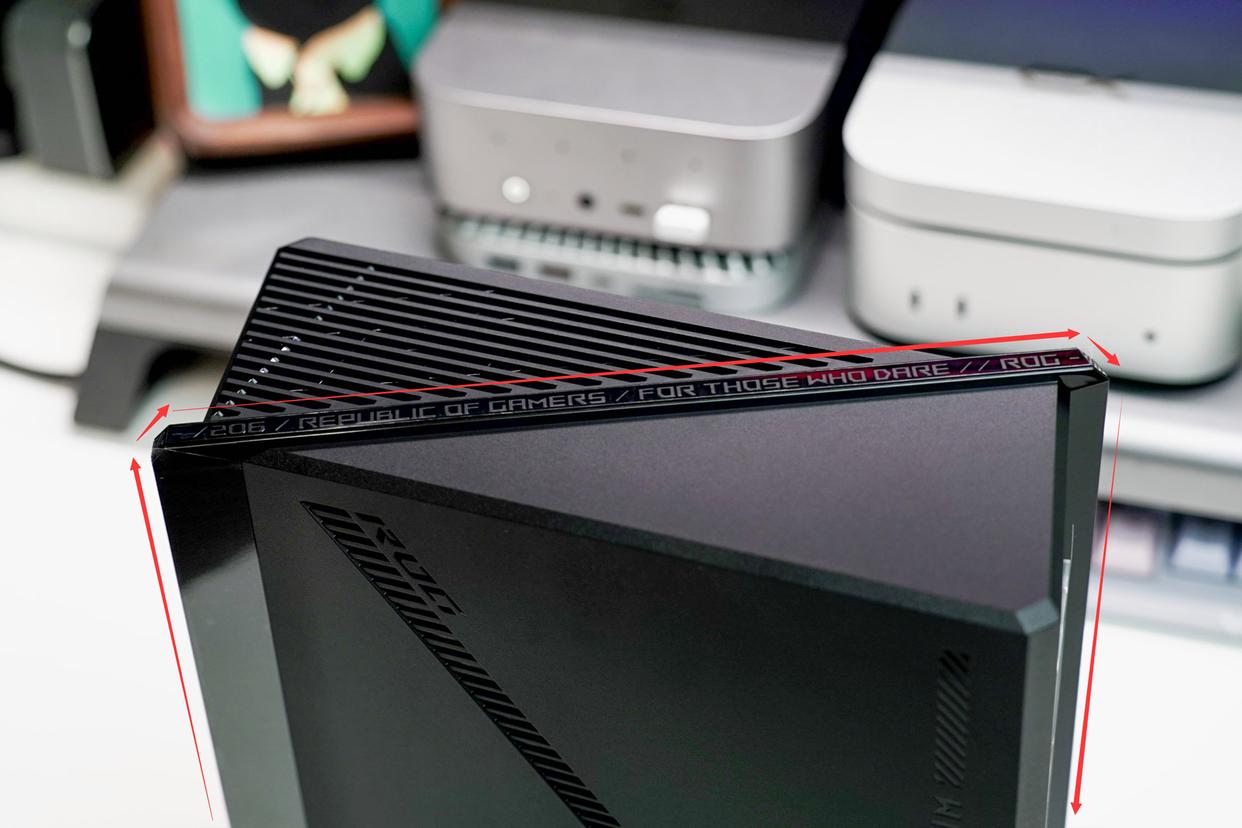

卸掉螺丝后，准备一根塑料材质的撬棒+翘片（单翘片很难弄），按照下面的示意图顺着划拉一圈（注意是一圈），解锁卡扣就可以分离外壳，切记不要用金属撬棒，很容易划伤外壳。

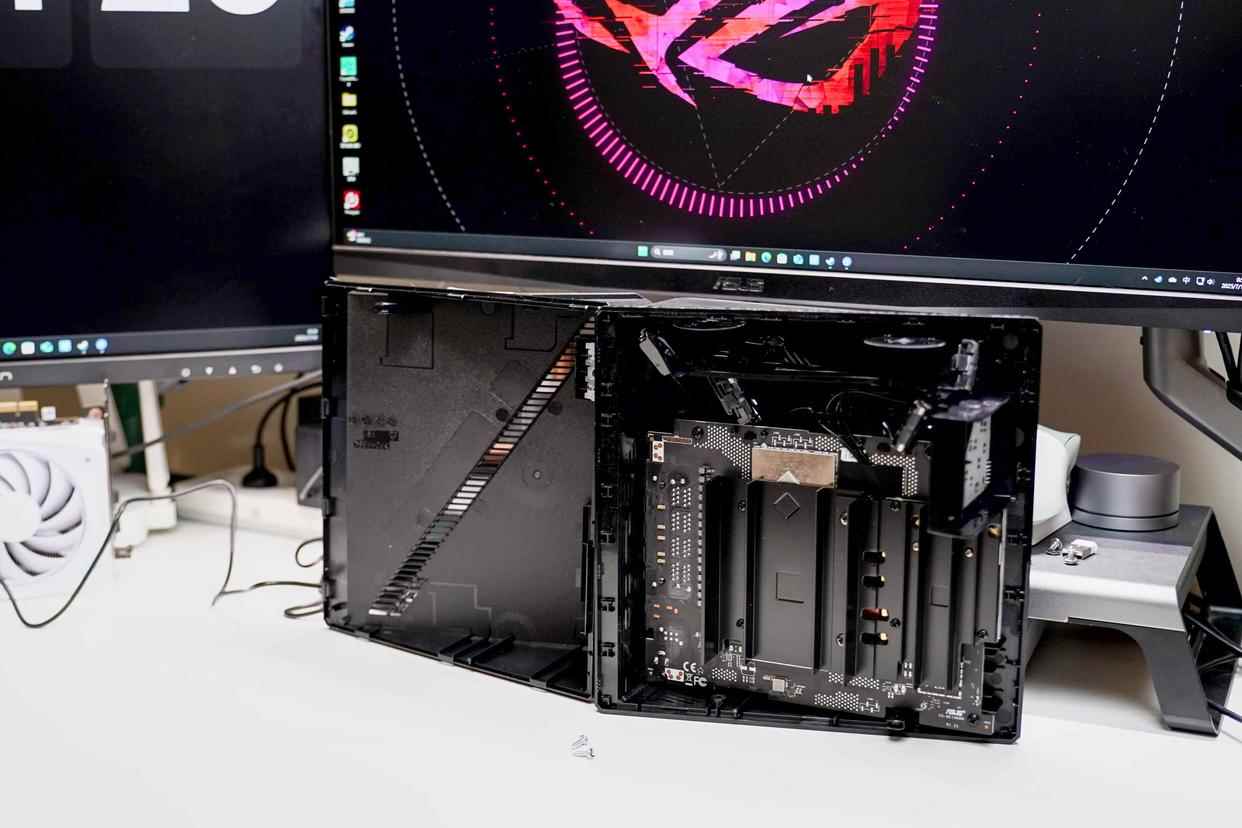

内部结构如下图所示，中间留出了非常大的空间，方便玩家自行改装，甚至还能塞个小的主动散热风扇进去，当然像之前华硕改造大赛那样只改外壳涂装也是不错的玩法。

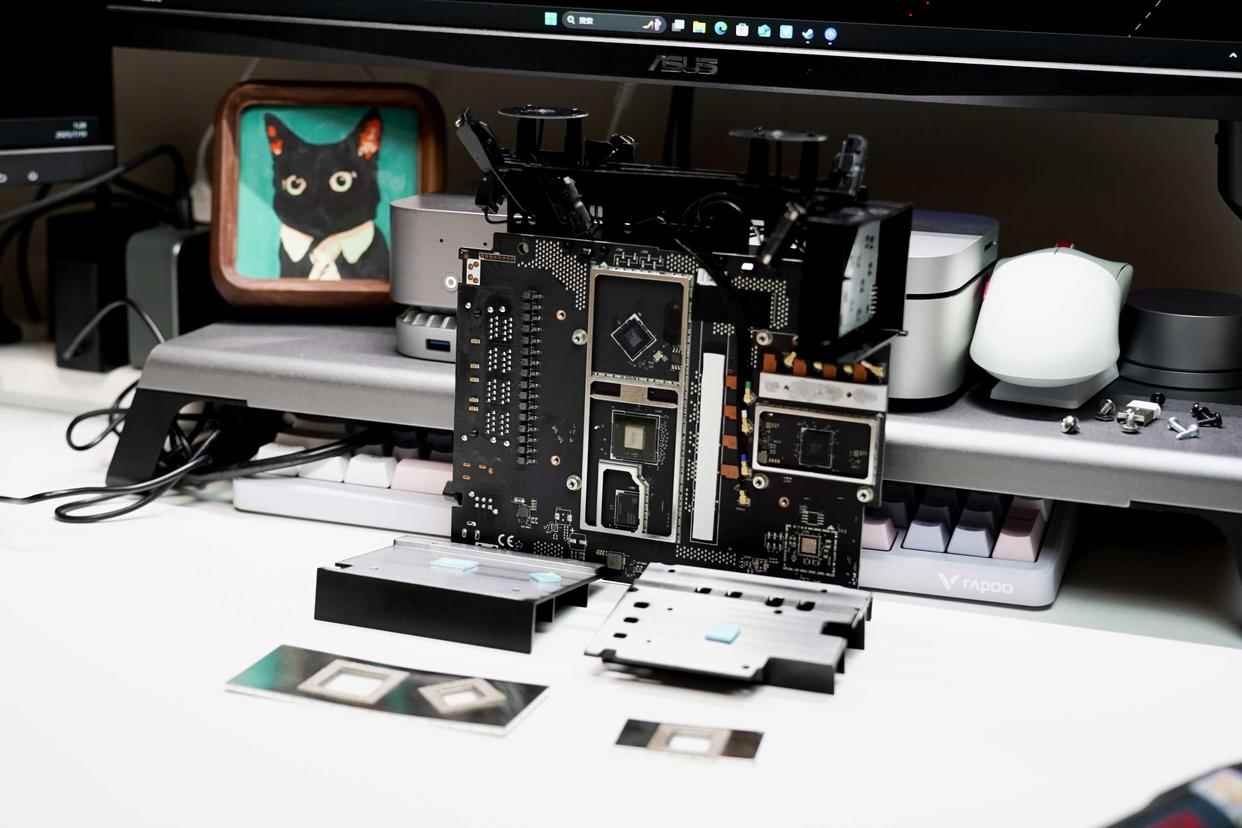

pcb的拆卸比较简单，卸掉四颗固定螺丝即可取下，正反一共有三块散热片，后期如果需要清灰或者更换导热垫，将可见螺丝都卸掉即可取下。

各个关键元件均装有屏蔽罩，拿镊子挑一下就能取下，不管是改装还是后期打理正常都不用卸下，本文只是为了展示才拆的。

内部结构

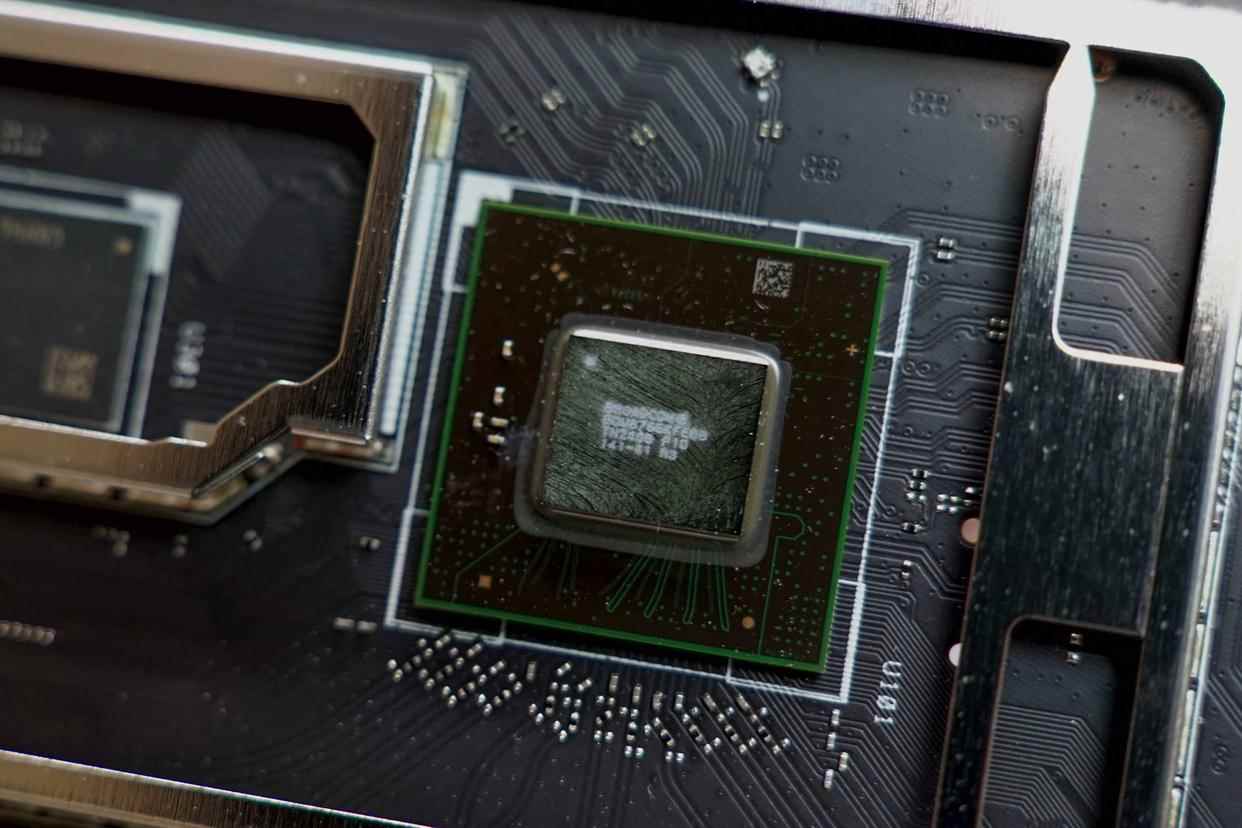

通过拆解可以看到，华硕rog魔盒pro的cpu是博通bcm6766这个平台，性能在上文提到过就不再赘述，4c4t+2.0ghz对路由器来说算旗舰配置了。

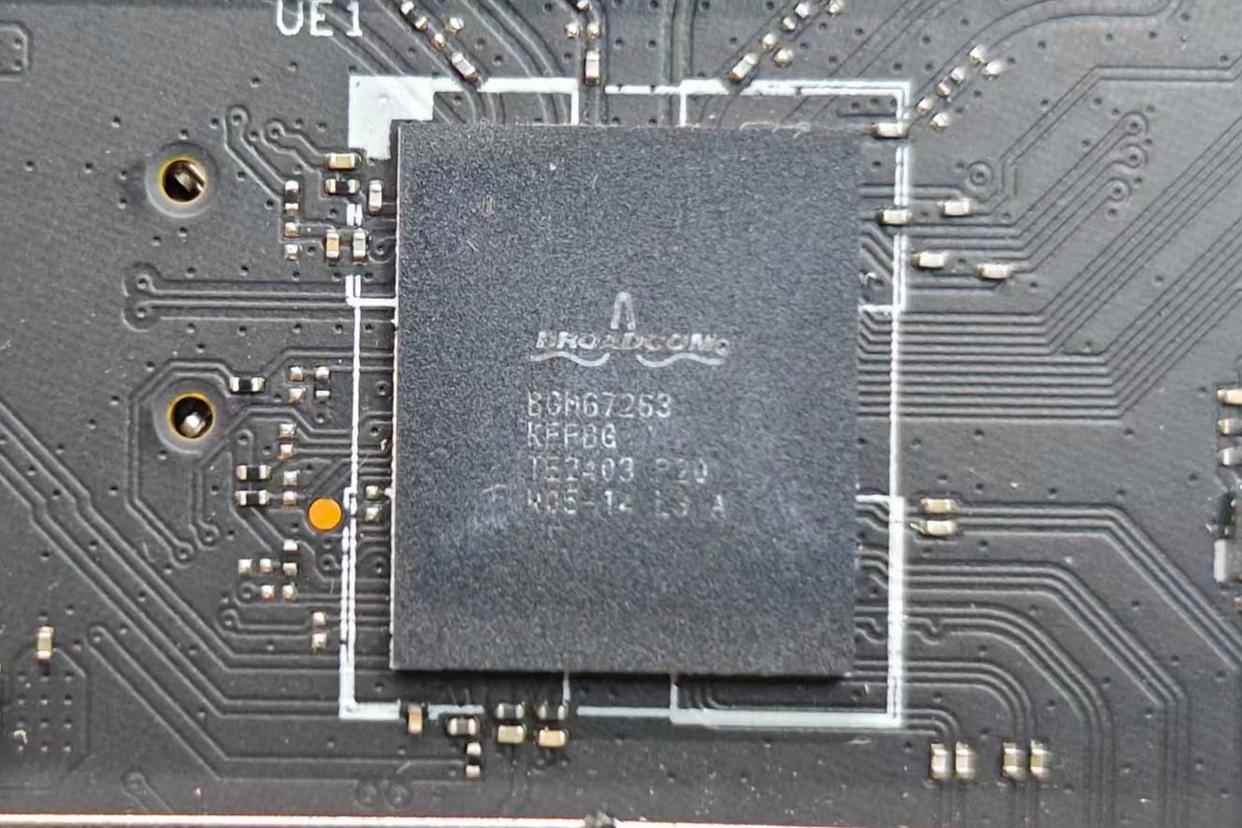

无线模块是博通bcm6726+博通bcm67263的组合，bcm6726最高支持5.7 gbps phy，bcm67263最高支持11.5gbps phy，支持mlo、afc和zerowait dfs。

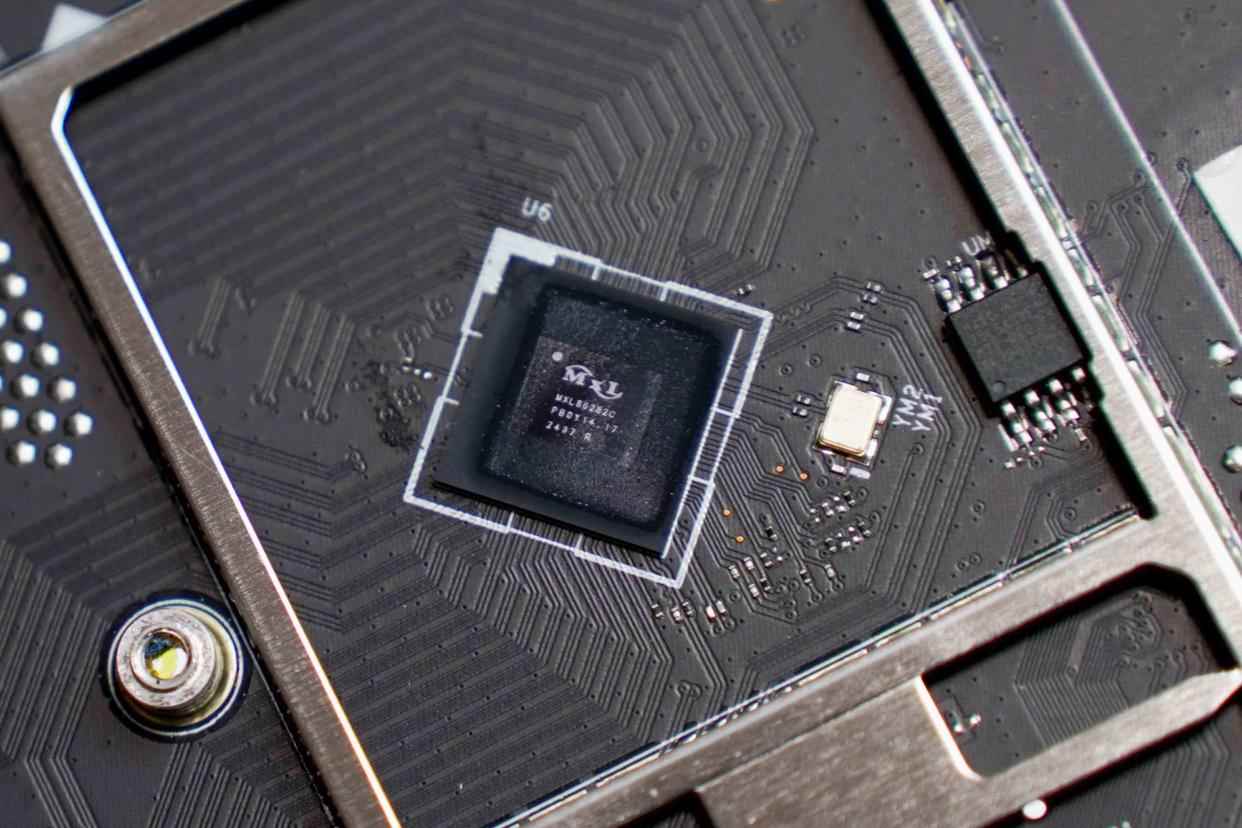

交换模块是一块迈凌mxl86282c，最高支持10个2.5g端口，这个方案和华硕rog魔盒是一样的。

内存颗粒和华硕rog魔盒也是一样，单颗2g的三星ddr4内存。
