K点测速离谱! TPLINK新款路由器7DR6430拆机测评

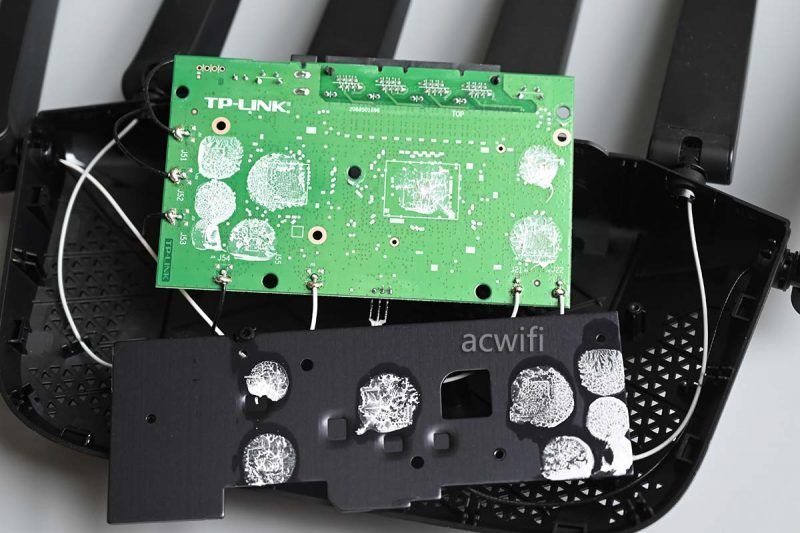

拆下这片长长的散热铝板（或叫均热铝板），

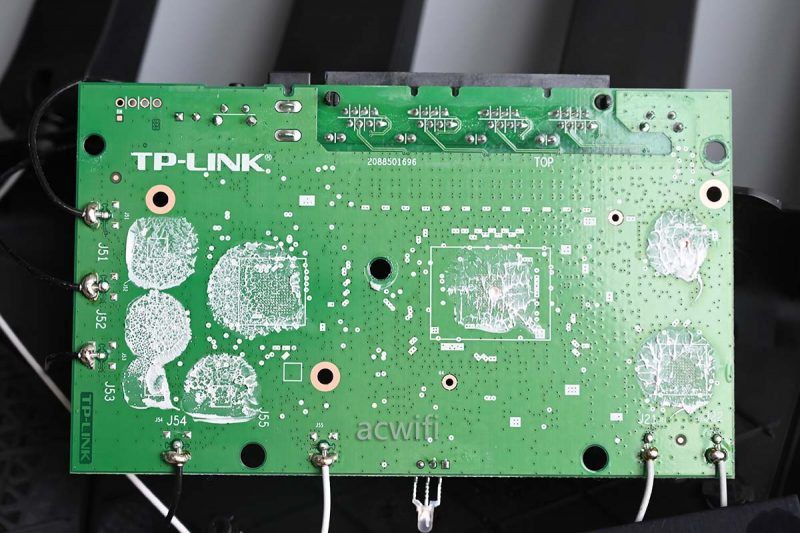

这一面是空的。由于硅胶很多，为避免弄脏，把铝板装回去。

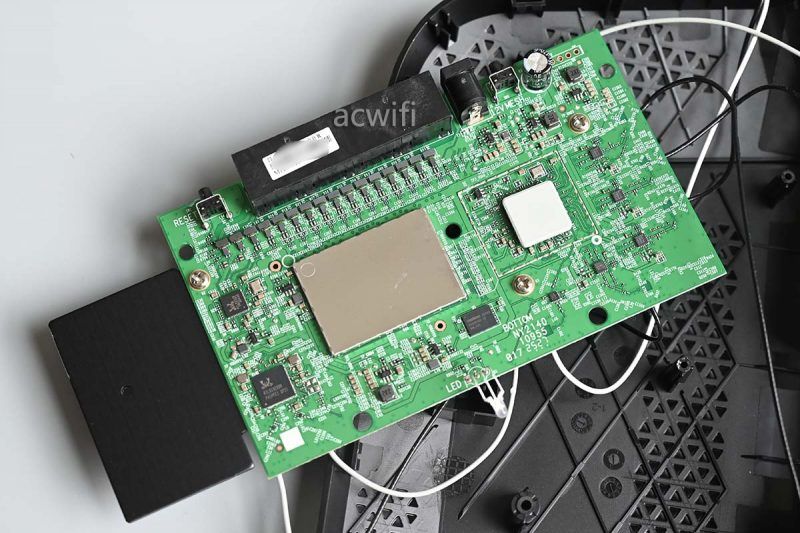

翻转看主板另一面，芯片都在这里。

真的有外置独立的fem呀：

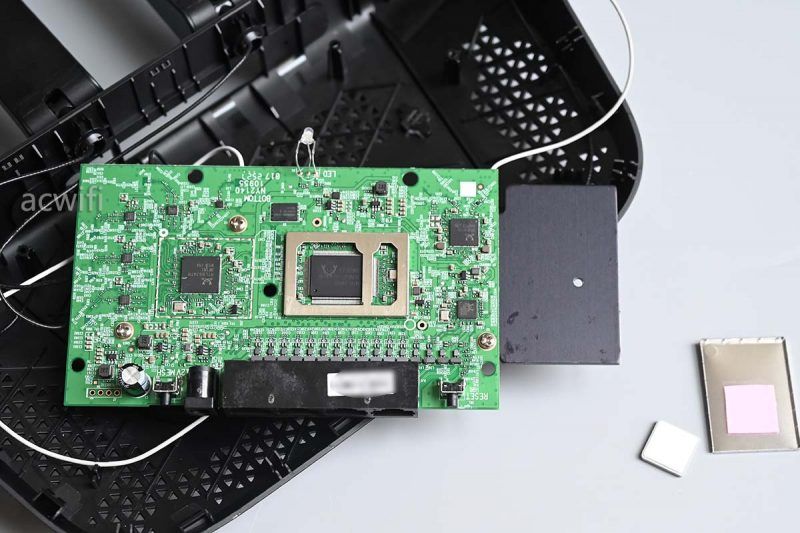

撬开屏蔽罩：

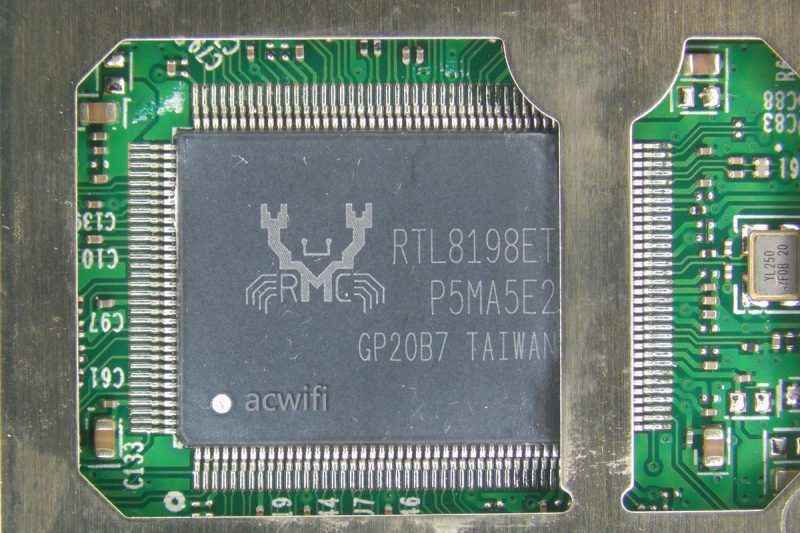

7dr6430的cpu型号是rtl8198et，简称rtl8198e，双核1.2ghz，a55架构，；还有三核 risc-v （开源精简指令集架构），用于专门的wi-fi 加速，分别对应3个pe（processing element）。

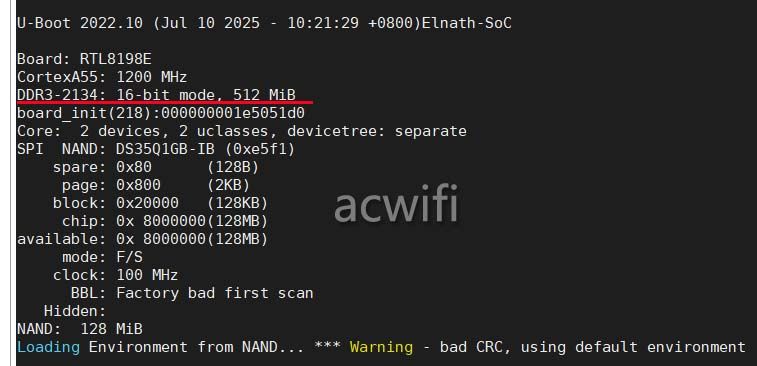

主板上找不到单独的内存芯片，所以cpu集成了内存，从启动信息里可以看见，它集成了ddr3 512mb内存，

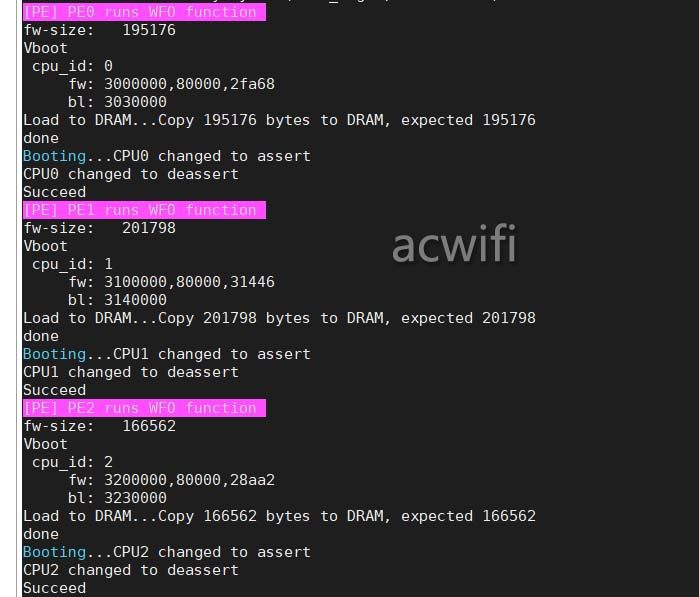

3个pe核：

（cpu集成的交换芯片信息看不见，启动日志里面屏蔽了这些相关信息。）

简单来说，rtl8198e是双核arm 1.2ghz（螃蟹的无线路由器里面，这款频率比较高了），集成了512mb内存，有wi-fi 硬件加速。

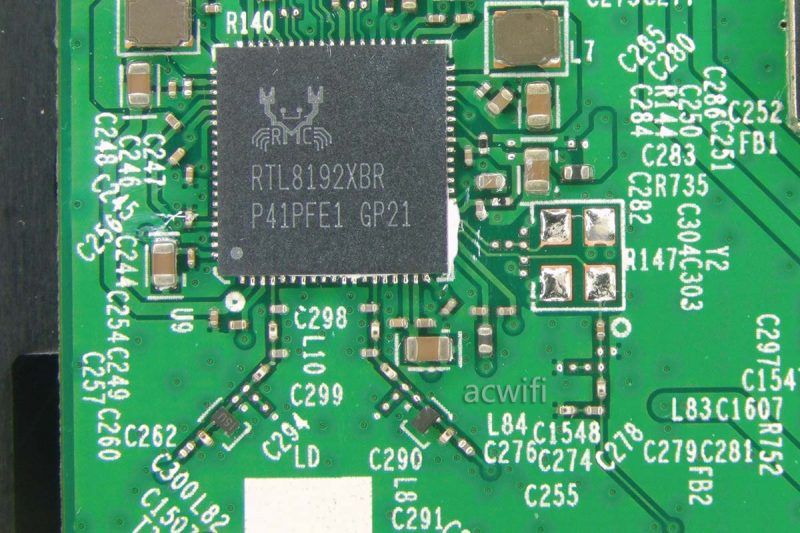

2.4g无线芯片是这颗rtl8192xbr，这颗芯片在一些ax3000的产品上会有，它支持802.11ax协议，即2.4g为wi-fi 6 标准。在2x2mimo和40mhz频宽、1024-qam下，最高速率为574mbps：

2.4g用了rtl8192xbr集成的fem，并没有外置独立的2.4g fem芯片。

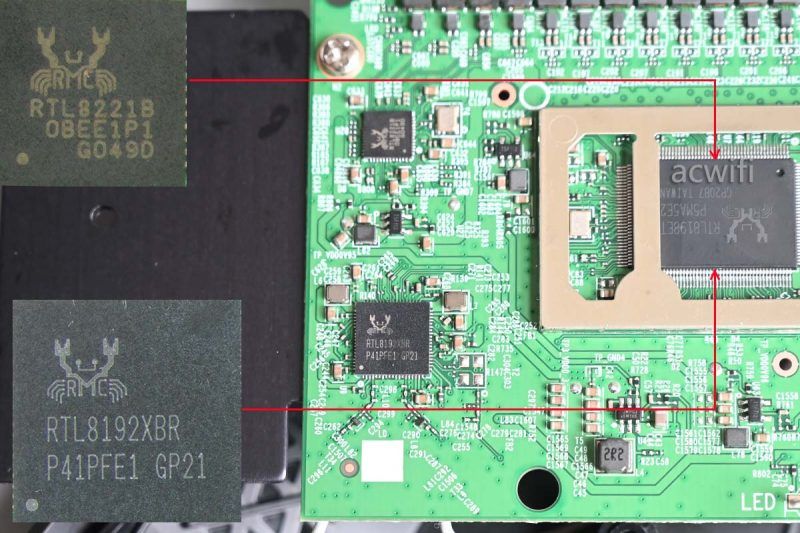

2.5g phy芯片是这颗rtl8221b：

这两颗芯片的位置关系：

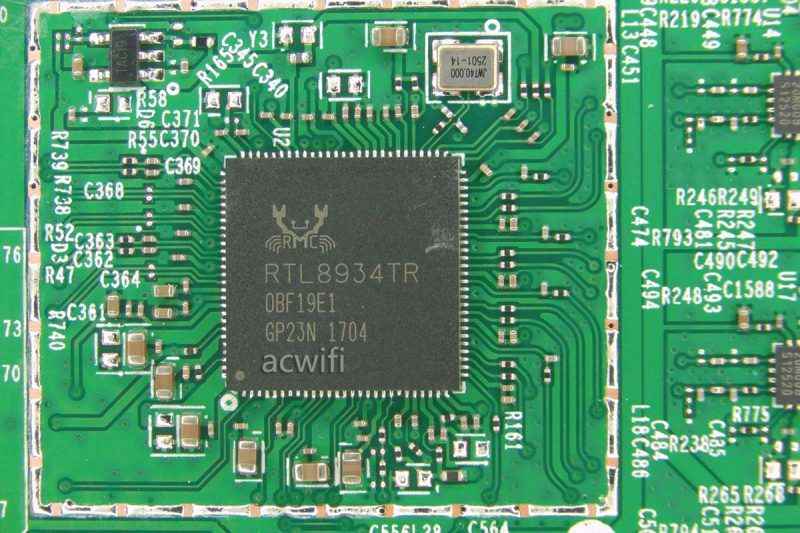

来看5g无线芯片，型号是rtl8934tr，支持802.11be协议，即wi-fi 7 ，它的无线射频支持4t5r；无线基带支持4x4mimo，在160mhz频宽和4096-qam下，最高无线速率5765mbps:

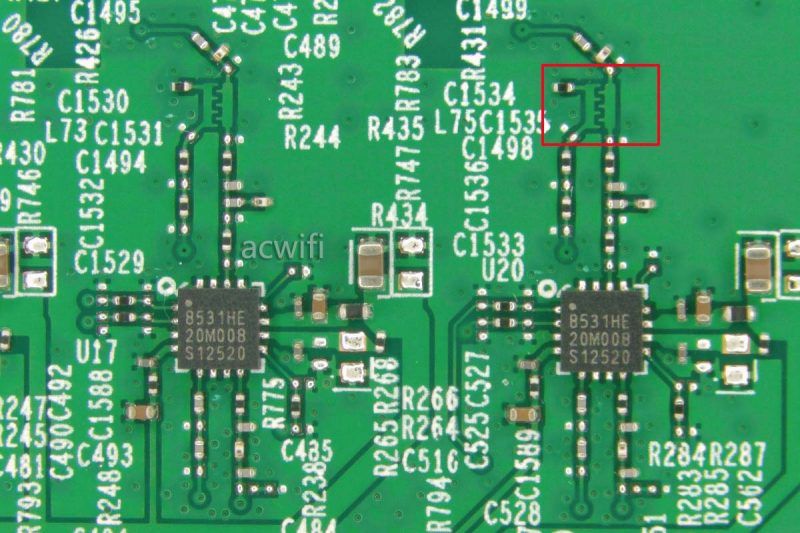

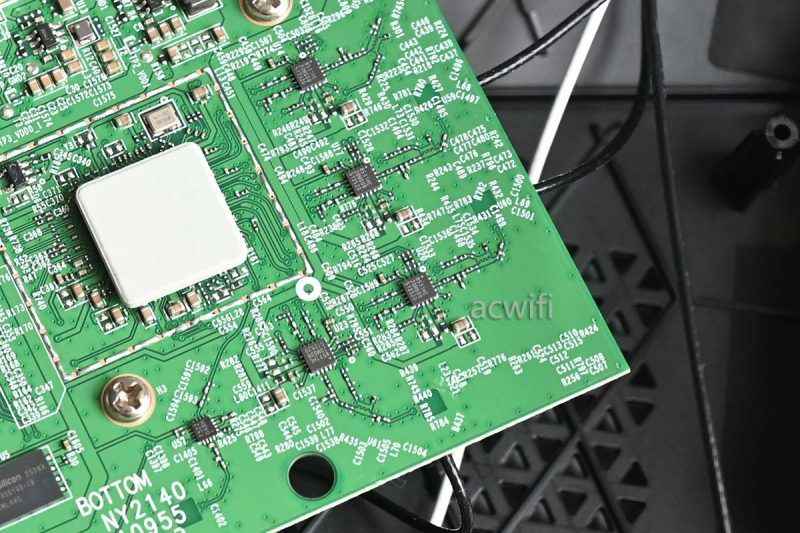

5g有四颗独立的fem芯片，型号是康希通信的kct8531he，下图红框中的应该是耦合电路。

xdr3010 v9.0用的5g fem也是kct8531he。

kct8531he的主要性能参数：
integrated 802.11ax 5ghz pa, lna with bypass and t/r switch
fully-matched input and output
integrated power detector
transmit gain: 31.0db at 5v
receive gain: 16.5db at 5v
noise figure: 1.7db at 5v
output power:

+20.0dbm @ -43db devm, he160/mcs11, 5v
+21.5dbm @ -40db devm, he160/mcs11, 5v
+23.0dbm @ -35db devm, vht80/mcs9, 5v
+24.0dbm @ -30db devm, ht20/mcs7, 5v
