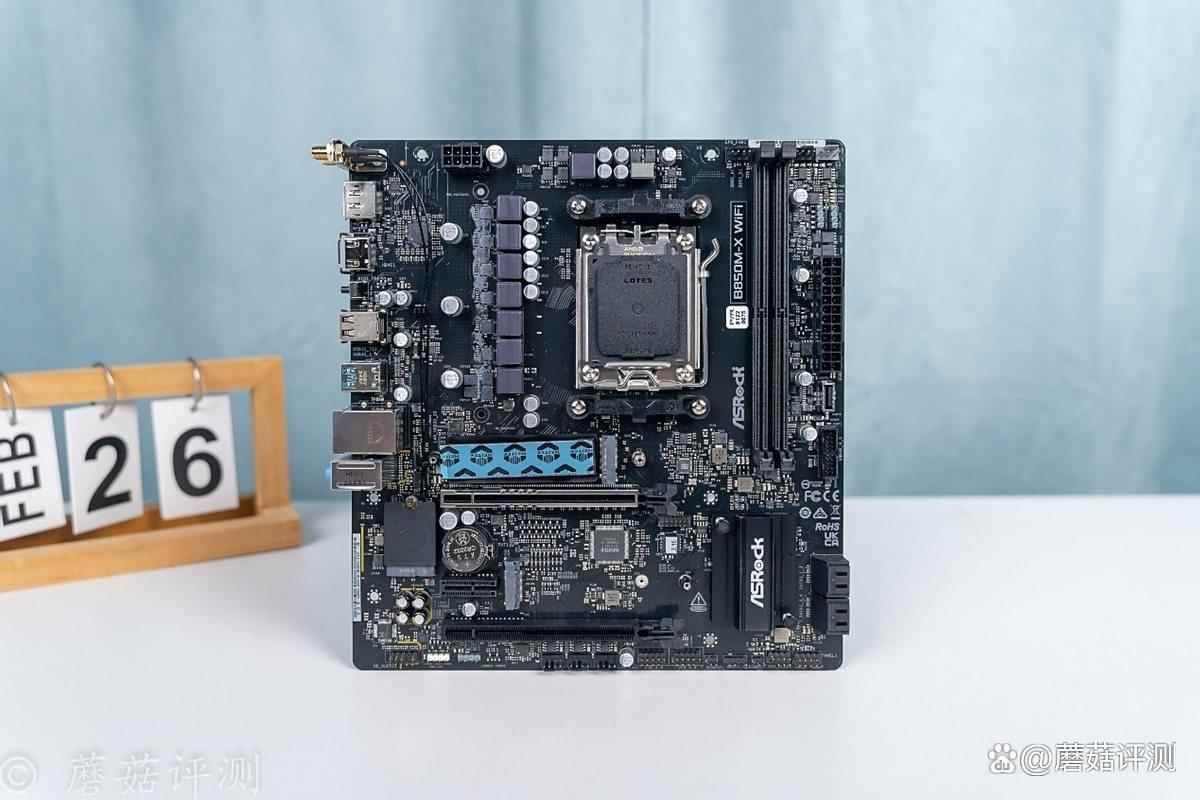

能超8200MHz的性价比妖板? 华擎B850M-X WIFI主板拆解测评

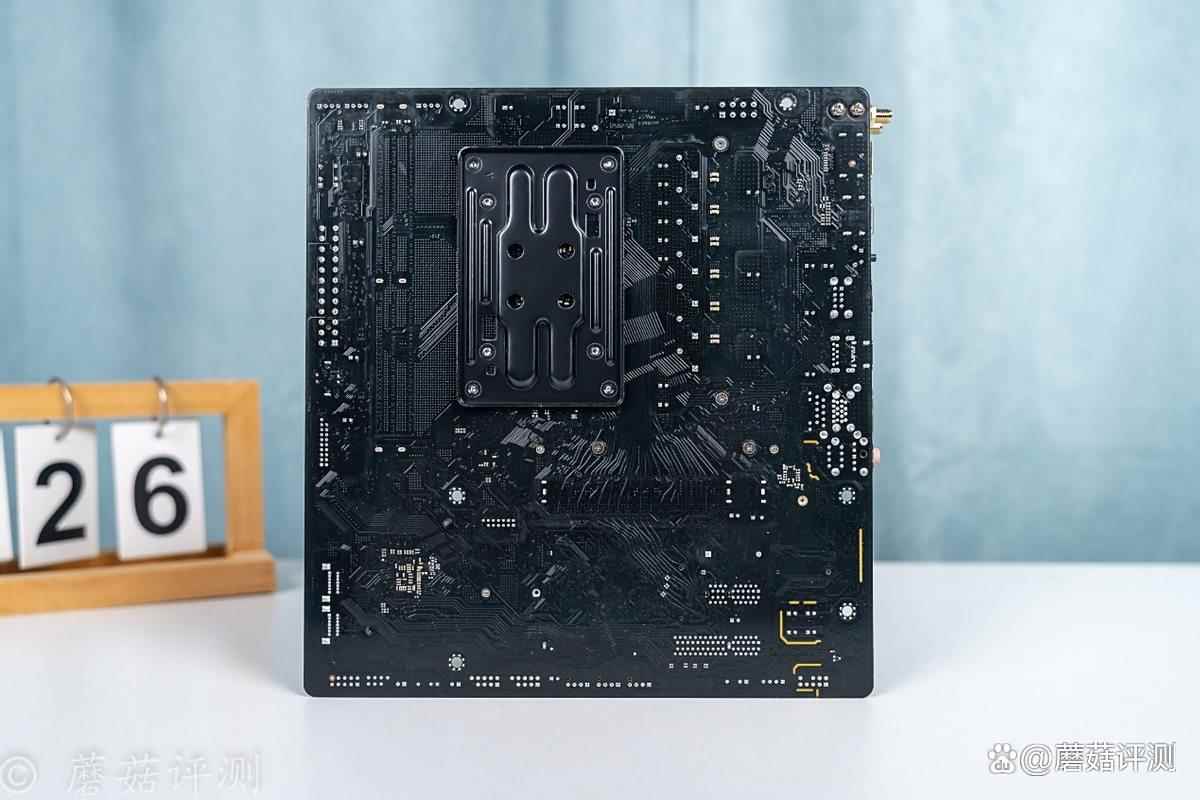

▼主板接口背面，并无其他的接口。

拆解

▼这块主板的用料很有意思，我们拆解来看看。

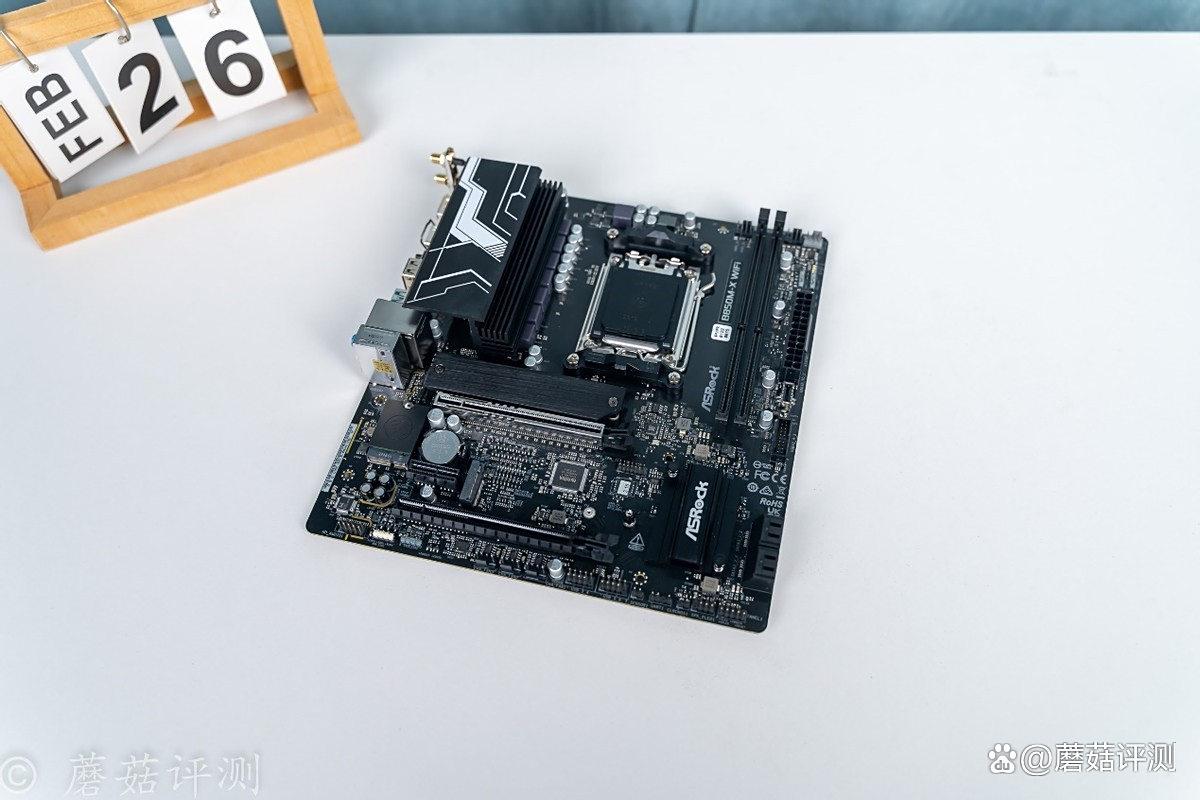

▼去掉主板正面的金属散热件之后，可以看到金属覆盖件下面的芯片丝印信息。

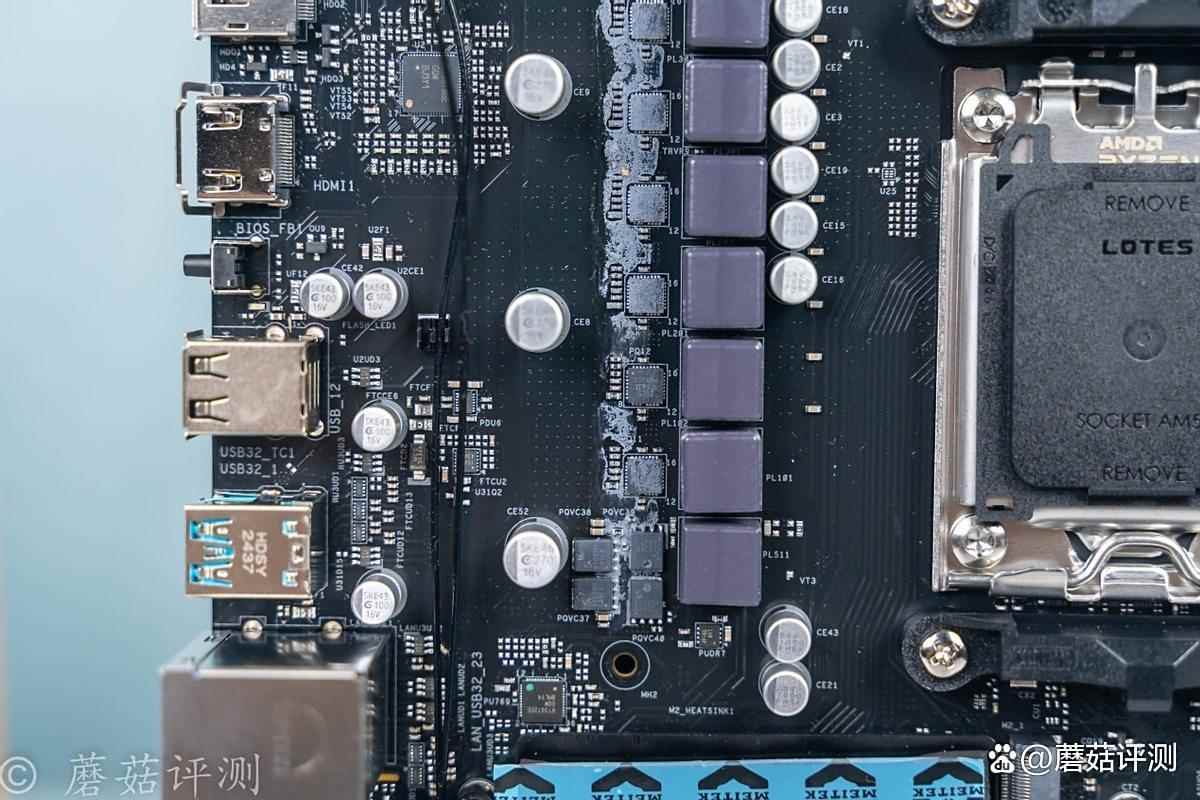

▼主板左侧有7相供电，上面6相为清一色的drmos，丝印sic654，最大稳定输出电流在50a左右，这里负责处理器的核心供电。最下面1相供电是上下桥供电，丝印sm4508、sm4503，最大稳定输出电流分别是48a、80a，还不错。

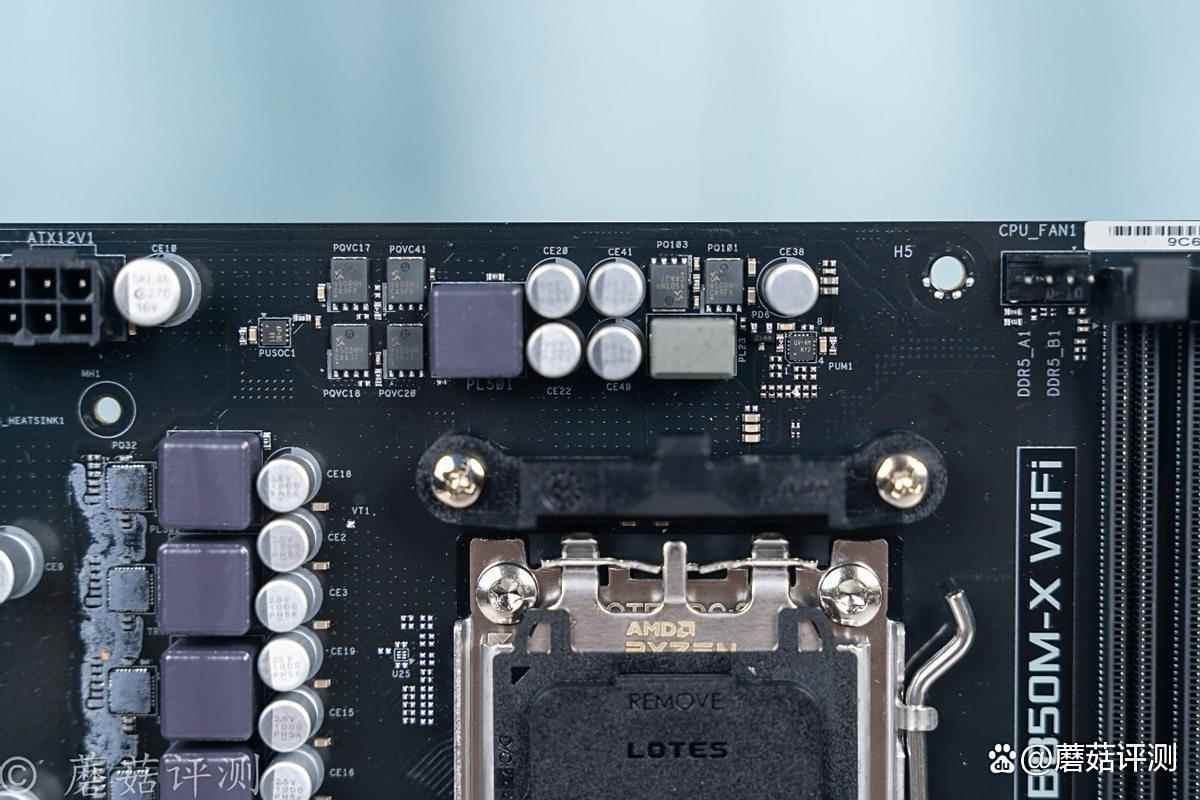

▼上侧还有2相供电，左侧是双上下桥、双下桥的设计，右侧是单上桥、单下桥的设计，负责处理器的外围供电。

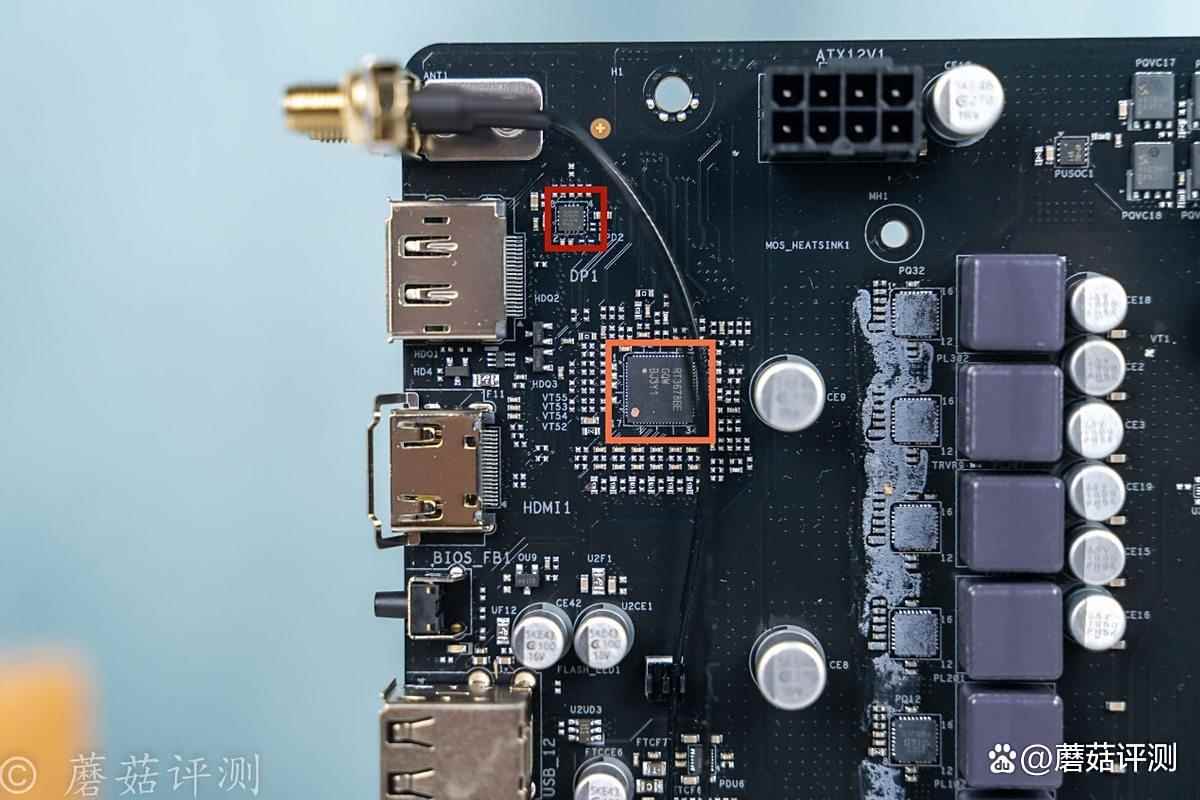

▼红框芯片负责主板后部dp视频接口，橙框芯片是供电电路的pwm主控芯片，丝印rt3678be，最大支持8+2相双通道pwm控制信号输出。

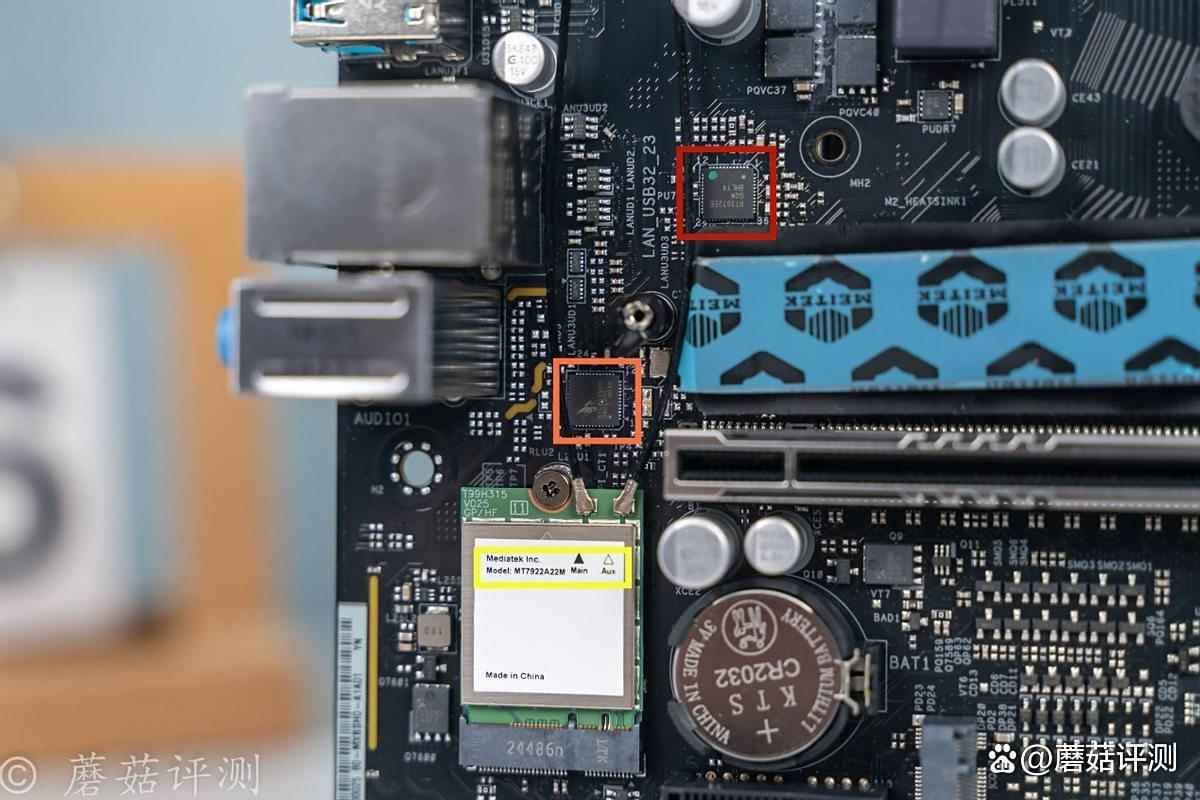

▼主板供电电路的左下角，还有一颗红框芯片，丝印rt3672ee，pwm主控芯片，负责旁边的1相供电控制。橙框芯片丝印rtl8125bg，2.5g的有线lan口主控芯片。下面那个大的是黄框是无线网卡芯片，mt7922a22m，联发科出品的wifi 6e无线网卡。

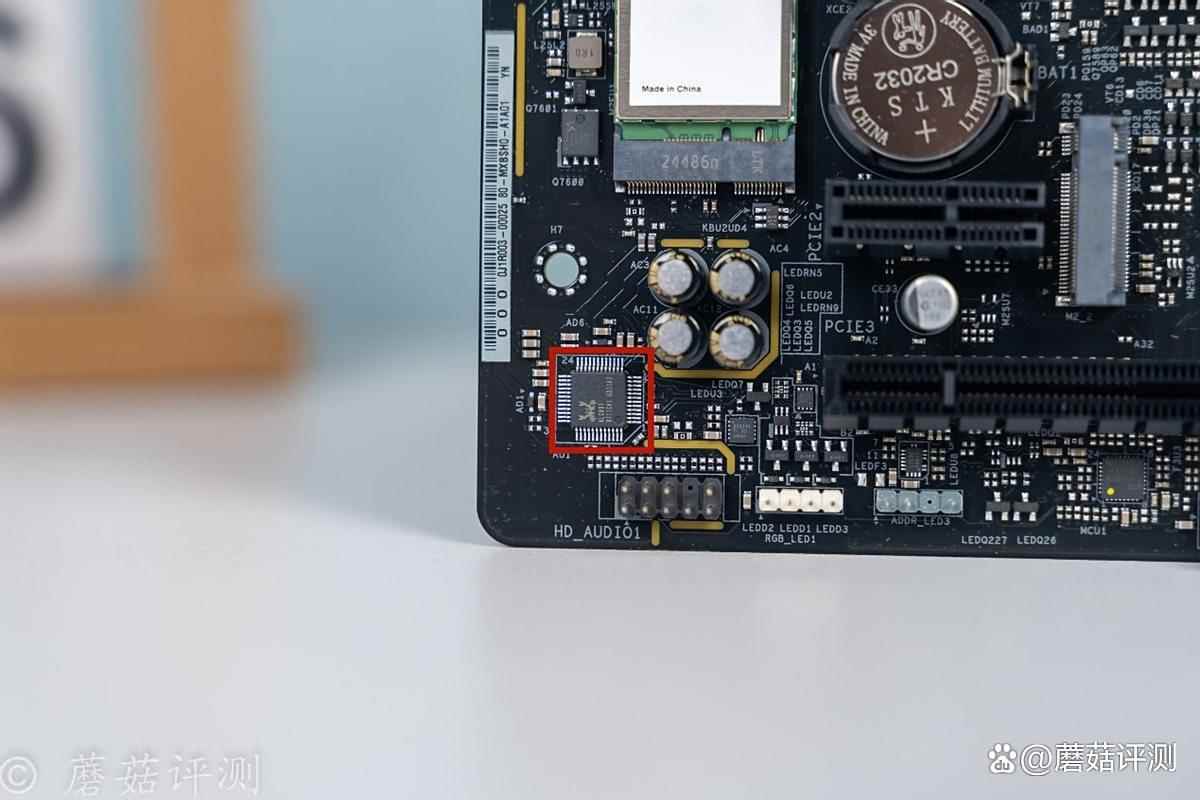

▼主板左下角是熟悉的小螃蟹的声卡芯片，丝印alc897，旁边有几颗音频电容。

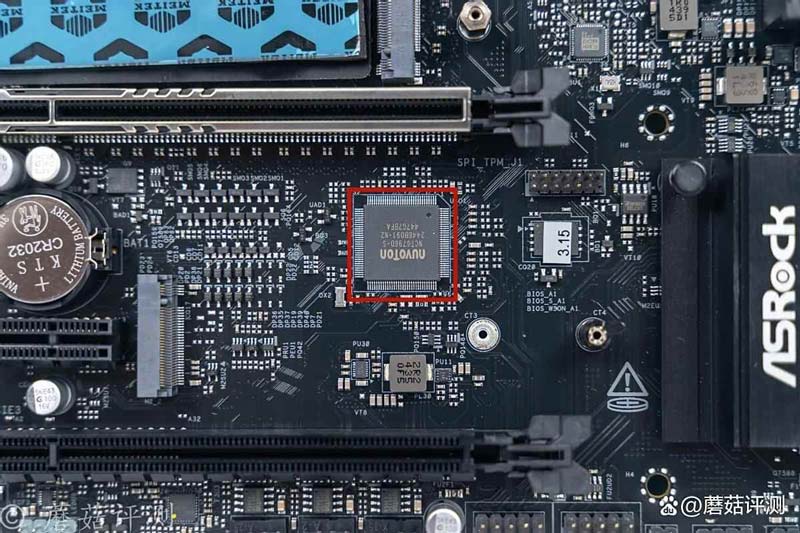

▼中间最大的芯片丝印nct6796d，super i/o芯片，用于检测主板的各种参数。

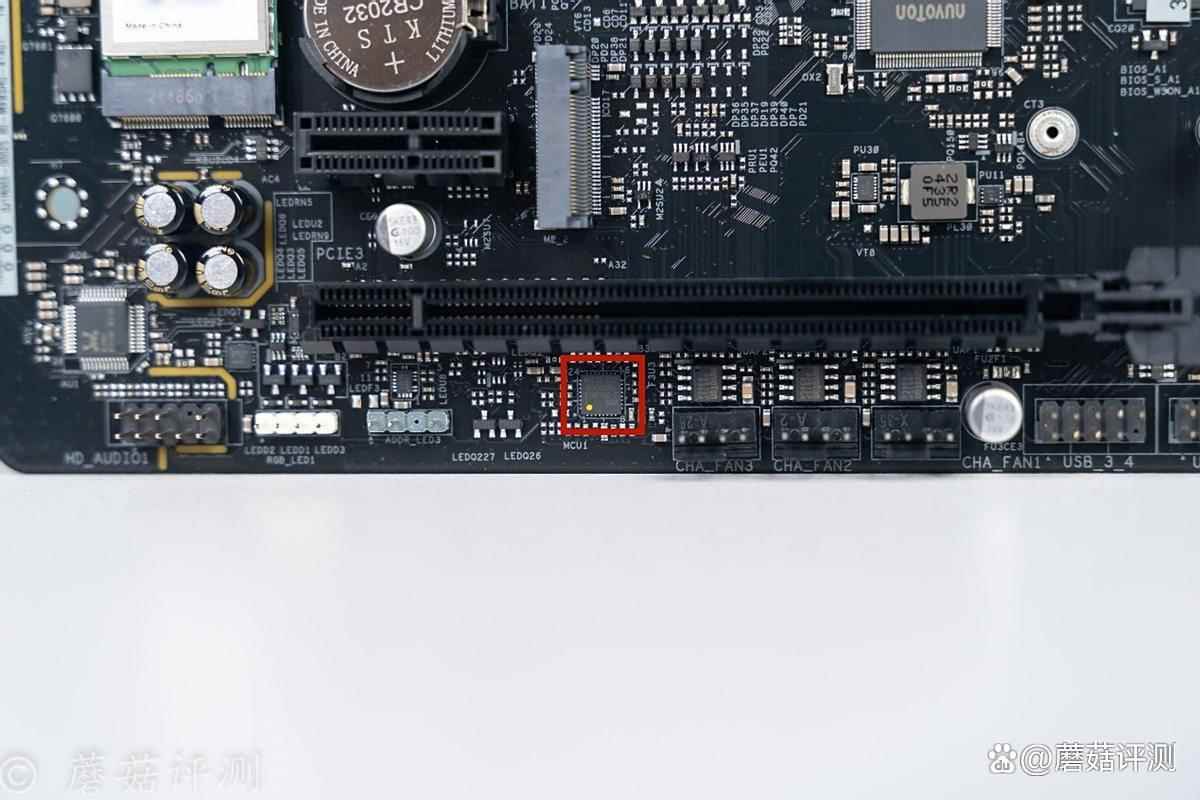

▼在主板的最下面，有一颗arm架构的单片机芯片，用于控制主板的灯效。

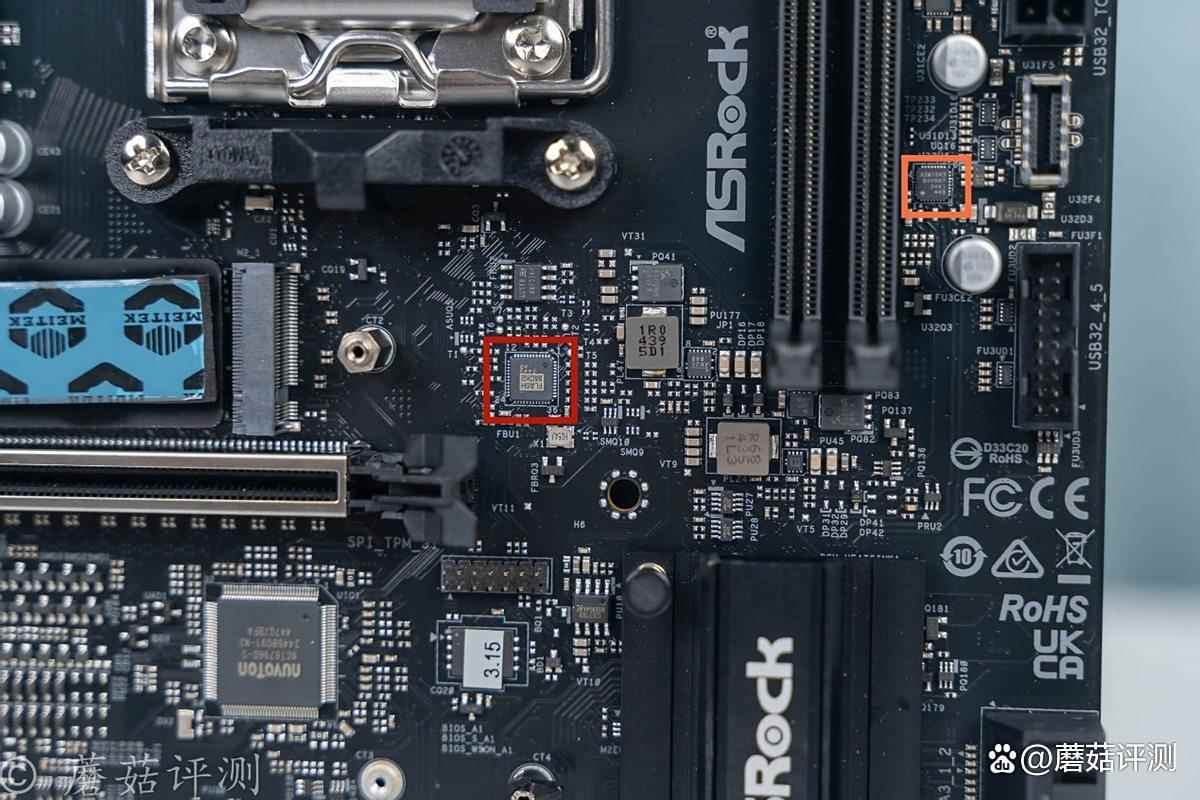

▼主板最上面m2插槽的右侧，有一颗用于bios刷写的芯片，红框。橙框芯片丝印asm1543，usb type-c主控芯片，给旁边的机箱前置的type-c插座提供支持。

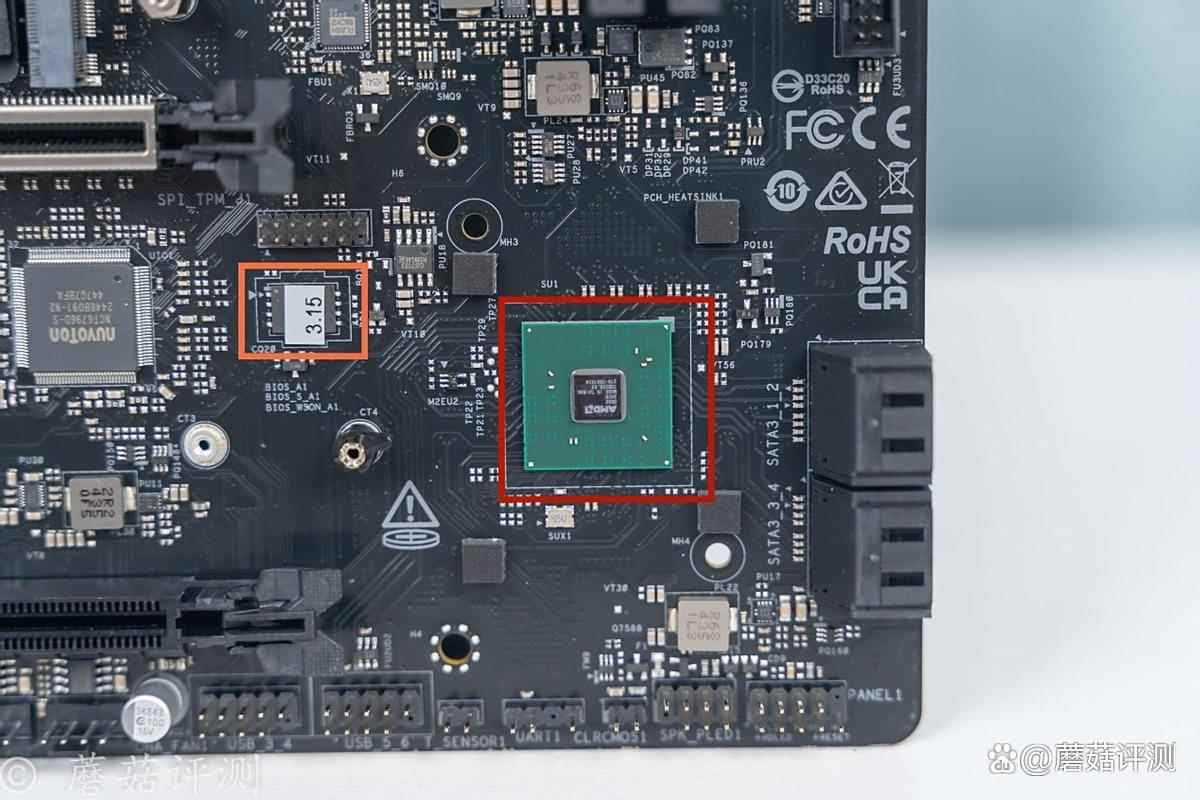

▼主板右下角，最大的是南桥芯片，红框。旁边的橙框芯片是bios存储芯片，芯片上还有标签覆盖。
