USB4.0实用鸡肋还是高端王炸? 这些主板主动关闭的设置或成为未来主流

对于amd玩家来说，全新的800系主板加入了usb4接口，本来是提升主板扩展能力的好事，但却变成了玩家购买中高端主板时最头疼的问题，这是怎么回事呢？

芯片规格未变，x870系列强制搭载usb4

说起usb4，就不得不从芯片组说起。amd 800系芯片组和上代600系并没有硬件上的实际变化，主板芯片都是祥硕出品的promontory 21，只是命名规则和定位上进行了调整。

原来的600系列芯片组中，使用双promontory 21芯片的为x670系列，如果只用单芯片，那就是b650系列。而后缀带e的如x670e/b650e，则显卡插槽支持pcie5.0，后缀不带e的如x670/b650，则显卡插槽只支持pcie4.0。不过因为pcie5.0通道都是来自于cpu，amd当时也没有严格限制，所以有些b650的主板也是提供了显卡pcie5.0×16插槽的。

800系列芯片组则对定位进行了变更，x870e和x670e的规格是一样的，同样的双芯片架构。但是x870却变成了和b650e一样的单芯片设计。和上代不同的是，现在x870e/x870强制要求主板必须配备usb4接口。

pcie通道浪费严重，usb4 引发选择困境

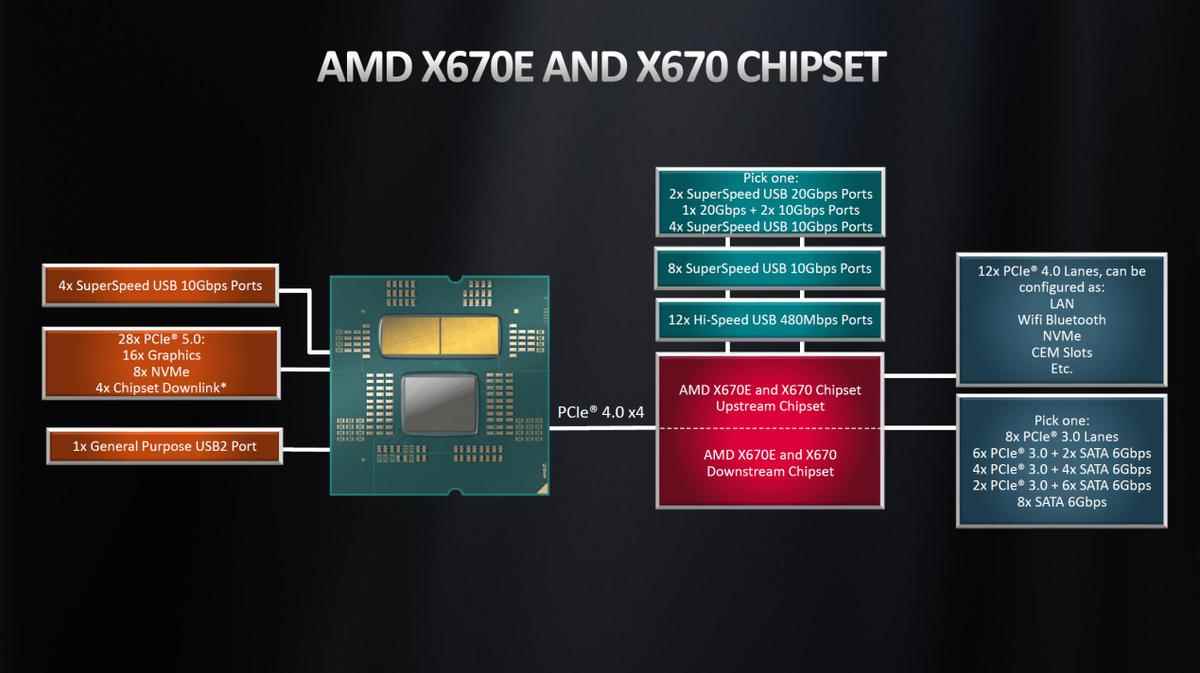

早期x670e/x670架构图中，可以看到给nvme分配了8条pcie通道

我们都知道，amd zen4/zen5处理器一共有24条直出可用的pcie5.0通道。早期资料中是将其分配为16条用于显卡，8条用于nvme，可以插1块显卡加2块nvme ssd不用互相抢占通道。

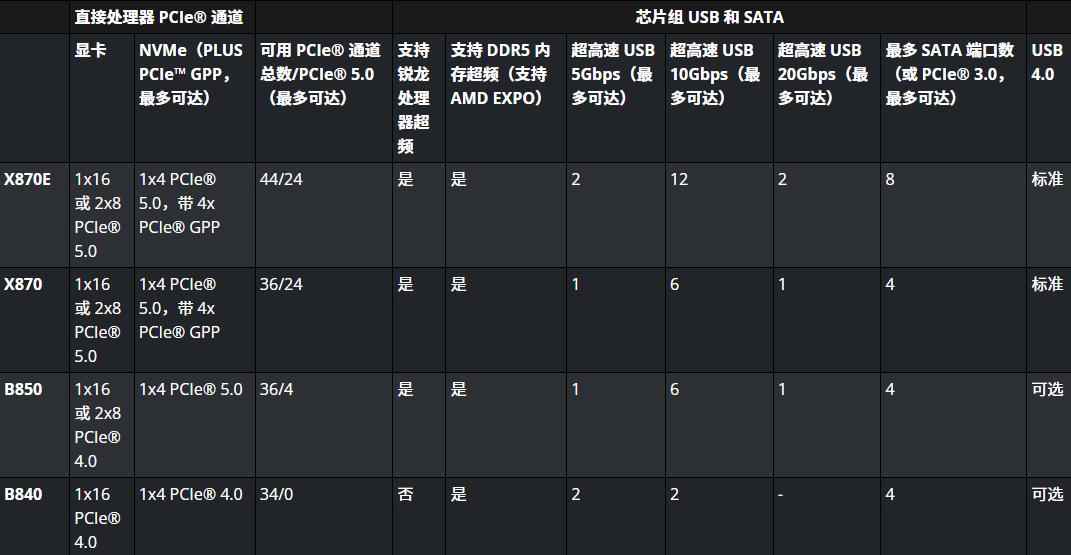

amd官网对于x870e/x870芯片组的描述中，拆分出了pcie×4的gpp通道

但amd官网最新的规格描述中将其调整为了16条显卡+4条nvme+4条gpp，这4条gpp就是给usb4用了。另外大家要注意的一点是，虽然相同通道数的情况下，pcie5.0的带宽是pcie4.0的两倍，但在同一个插槽中能提供的通道数是相同的。也就是说，即便在 pcie5.0×4 的 nvme 插槽中插入 pcie4.0×4 ssd，仍会占用 4 条通道，不会因带宽降低额外获得通道。

这一调整直接导致了通道的浪费，并给玩家带来了选择难题：原本 16（显卡）+4（nvme）+4（nvme）刚好用满 24 条通道。加入 usb4 后，占用了原本第2条nvme插槽的通道，要使用第2条cpu直出的nvme插槽，就会将显卡通道拆分为 8 条，最终变成 8（显卡）+4（nvme）+4（nvme）+4（usb4），仅用 20 条通道，白白浪费 4 条。

而 usb4 所使用的祥硕 asm4242主控又只需需 pcie4.0×4 通道，却占用 cpu 直出的 pcie5.0通道，这又进一步造成带宽上的浪费。虽 usb4 能提供 2 个 40gbps 全功能接口（对标英特尔雷电 4），但台式机本就有丰富的扩展能力，目前来看usb4的使用率还是较低的，还让玩家们不得不在“少装 1 块 ssd” 和 “拆分显卡通道” 间二选一，上代不支持 pcie5.0 的显卡拆分后更是会变为pcie4.0×8，对旗舰显卡的性能还是略有一些影响的，所以这个usb4实在是让玩家对它难有好感。

因为amd强制要求x870e/x870必须搭载usb4，反而是b850没有强制要求。但x870和b850一样，都是单颗promontory 21的设计，不少玩家都退而求其次的选择b850而不再选择x870，从而避开usb4绑架，这就让x870主板成为了最尴尬的一款产品。

主板厂商的 usb4 与通道优化方案及支持型号

一边是玩家不愿意买，一边是主板厂商必须加，在经历了长时间usb4接口折磨后，聪明的主板厂商终于想出来了新的解决方案，不再让 usb4 拆分显卡通道，而是让其与第二个 nvme ssd 共享4×通道，显卡保持16条通道不变。玩家可选择 “usb4 与 nvme各占 2× 通道”，或 “关闭 usb4，将4×通道全给 nvme ssd”，完美兼顾扩展需求与通道效率。

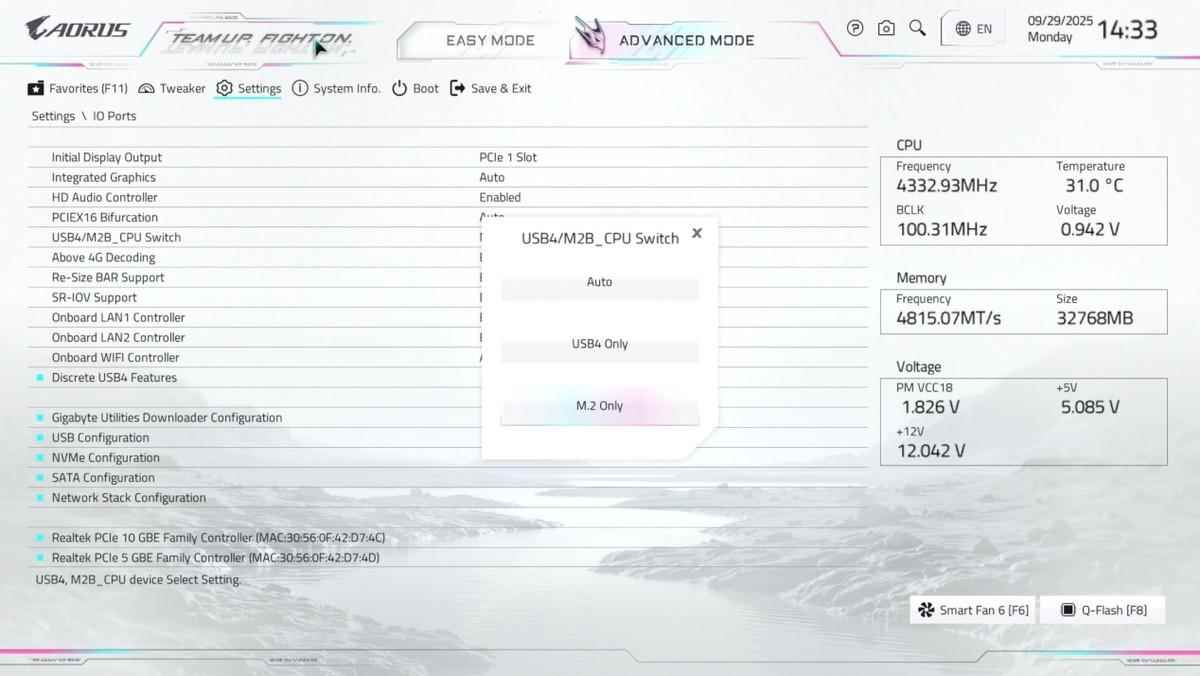

以支持该分配方案的技嘉 x870e aorus master x3d ice主板为例，我们可以在其主板bios的io接口设置中看到“usb4/m2b_cpu switch”选项，该选项有“auto”“usb4 only”“m.2 only”三个选项。

默认该设置为“auto”，我们在第二个cpu直出的nvme ssd插槽位上（技嘉主板定义为m2b插槽）插入一块pcie5.0的ssd，通过crystaldiskinfo可以看到，其当前的传输模式为pcie5.0×2，也就是和usb4各占用了2×的通道。

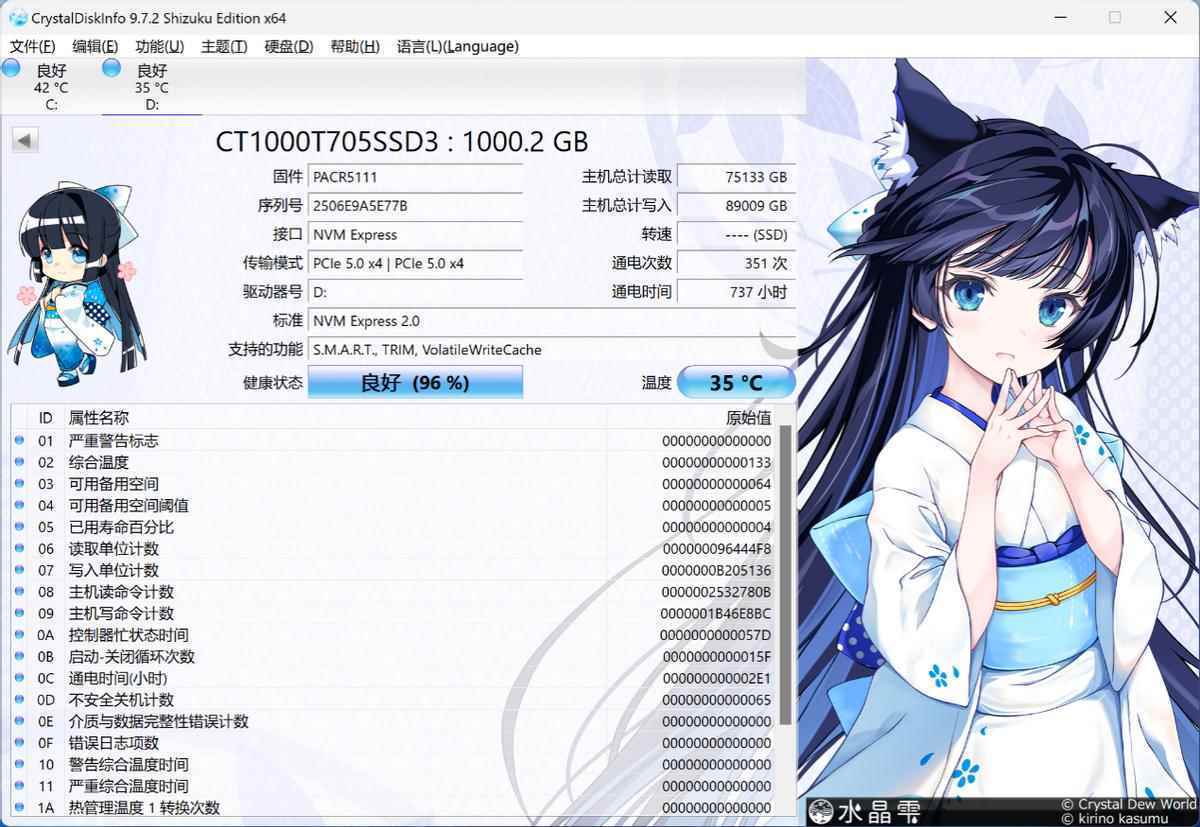

如果我们将其设置为“m.2 only”，则同样的操作可以看到这块pcie5.0的ssd当前的传输模式就变为了pcie5.0×4，完全独占了这4条通道。此时usb4已经被禁用，设备接入usb4接口上是无法使用的。与之相反，如果设置了“usb4 only”，则该主板m2b插槽就被禁用了。

当然，这里分配的依旧是对这4条pcie通道进行拆分，所以如果我们在m2b插槽上插入一块pcie4.0×4的nvme ssd，再选择auto模式，就可以看到这块ssd的传输模式为pcie4.0×2。

下面为大家整理了主流品牌支持关闭usb4的部分主板型号。其中微星主板是较早将该功能大面积实装的品牌，目前在售产品相对比较多。

• 微星 x870e godlike x
• 微星 x870e godlike
• 微星 x870e ace max
• 微星 x870e carbon max
• 微星 x870e tomahawk max pz
• 微星 x870e tomahawk max
• 微星 x870e edge ti
• 微星 x870e tomahawk
• 微星 x870 tomahawk

技嘉主板在近期更新了旗舰主板序列，新上市的“x3d”系列主板均这种分配方式。

• 技嘉 x870e aorus xtreme ai top x3d
• 技嘉 x870e aorus master x3d ice
• 技嘉 x870e aorus master x3d
• 技嘉 x870e aorus pro x3d ice
• 技嘉 x870e aorus pro x3d
• 技嘉 x870e aorus elite x3d ice
• 技嘉 x870e aorus elite x3d
• 技嘉 x870 aorus stealth ice

华硕主板因为还没有更新产品序列，所以目前支持该功能的产品不多，且为主打性价比的型号，不过均为x870主板，倒也是玩家们最关心的型号。

• 华硕 x870 ayw gaming wifi w
• 华硕 x870 max gaming wifi7 w
• 华硕 x870 max gaming wifi7
