基于STM32语音识别的智能蓝牙音箱（源程序+原理图+PCB+设计说明书+PPT）

链接：https://pan.baidu.com/s/1li2hnmjuw3p7sr4i66odbg?pwd=raxh

基于stm32语音识别的智能蓝牙音箱（源程序+原理图+pcb+设计说明书+ppt）

原理图：altium designer

程序编译器：keil4/keil 5

编程语言：c语言

设计说明：

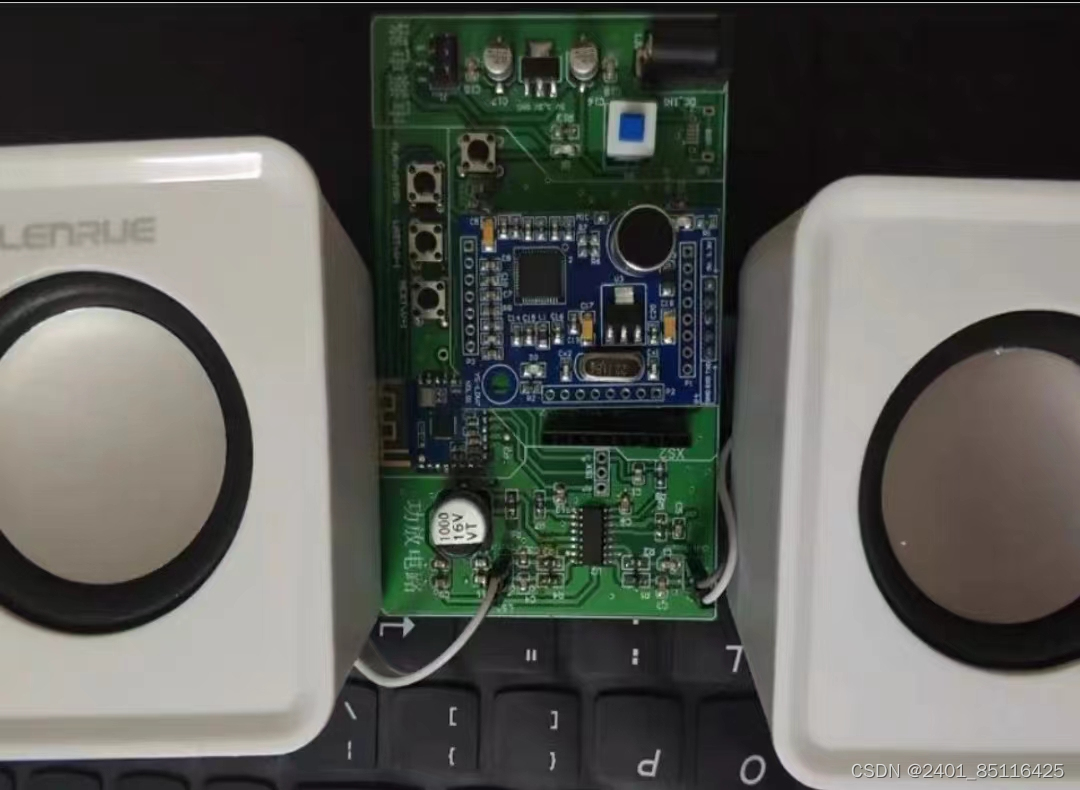

  本设计制作了以蓝牙接收模块，语音识别和stm32单片机为核心的蓝牙音箱。实现的具体要求如下：

1.语音识别：

采用基于自动语音识别技术的ld3320语音识别方案，调试语音模块识别本课题所需要的特定词汇。通过主控芯片stm32f103c8t6与语音识别模块ld-v7进行串口通信，主控芯片接收到串口关键字拼音后处理该消息命令。本课题需要的关键字包括：唤醒词、上一首、下一首、大声点、小声点、暂停、播放。

2.按键控制：

在不方便语音的情况下，可以采用按键来控制音箱。本课题选用jdy-64音频接收模块，该模块集成sd卡功能，支持按键控制。需要根据原厂手册提供的试用手册设计外围电路实现。

3.音频接收：

本课题选用的jdy-64 蓝牙模块，将模块接入应用产品，就可以实现手机电脑等智能设备的无线音乐传输，该模块采用蓝牙4.2版本，支持hfpv1.7、a2dpv1.2、 avrcpv1.5、 avctpv1.2、avdtpv1.2蓝牙协议，能够接收不同设备的音频信号，满足日常使用要求。

4.音箱的制作和调试：

采用d类功放处理芯片pam8403，该芯片支持双声道功放，输出功率为3瓦特，能够直接驱动喇叭，支持蓝牙接收模块。喇叭采用市面上常见的3瓦特功率小音箱。
