4K高刷畅玩光追游戏! 影驰GeFroce RTX5090D大将显卡评测

影驰还为这个散热器做了一体压铸合金中框，这中框相当坚固，它直接与pcie挡板相连而且长度与pcb相同，与金属背板一齐保护pcb不变形，另外散热器在显存、mosfet以及电感位置都配有导热垫，可以把这些高热元件的热量也传递到散热器上，降低他们的工作温度。

显卡所配备的金属背板在gpu的位置也贴了导热垫，可以把gpu背面的热量传递到背板上，起到一定的散热作用。

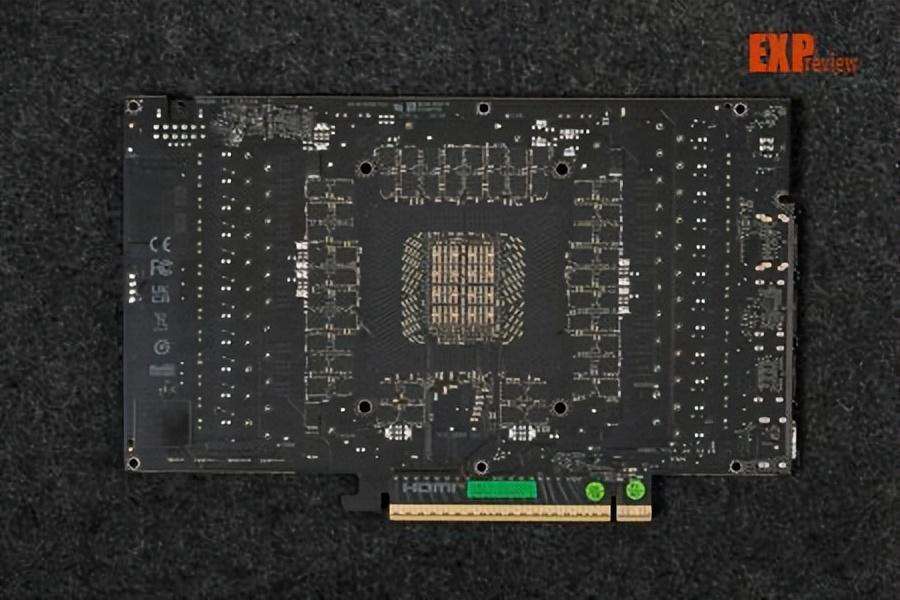

影驰geforce rtx 5090 d 大将采用14层的非公版pcb，可以看到显卡上面的元件布局非常紧凑，基本上元件都把pcb占满了，没多少多余的空间。gddr7显存和gpu的间距非常近，而且这次rtx 5090 d采用了512bit/32gb gddr7显存，所以gpu四周一共有16颗显存把它包围，左右两侧各有5颗，上放有四颗，下面还有两颗。

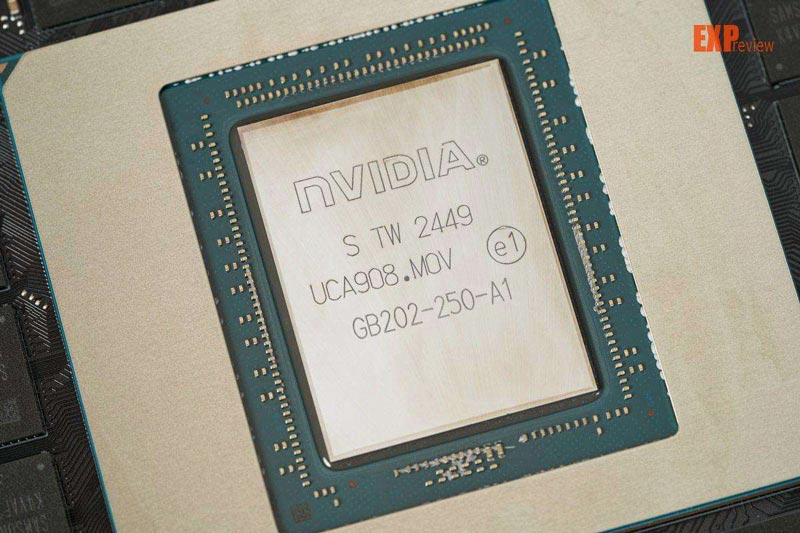

巨大的gb202-250-a1 gpu

显存是三星的k4vaf325zc-sc28，单颗容量2gb，速率是28gbps

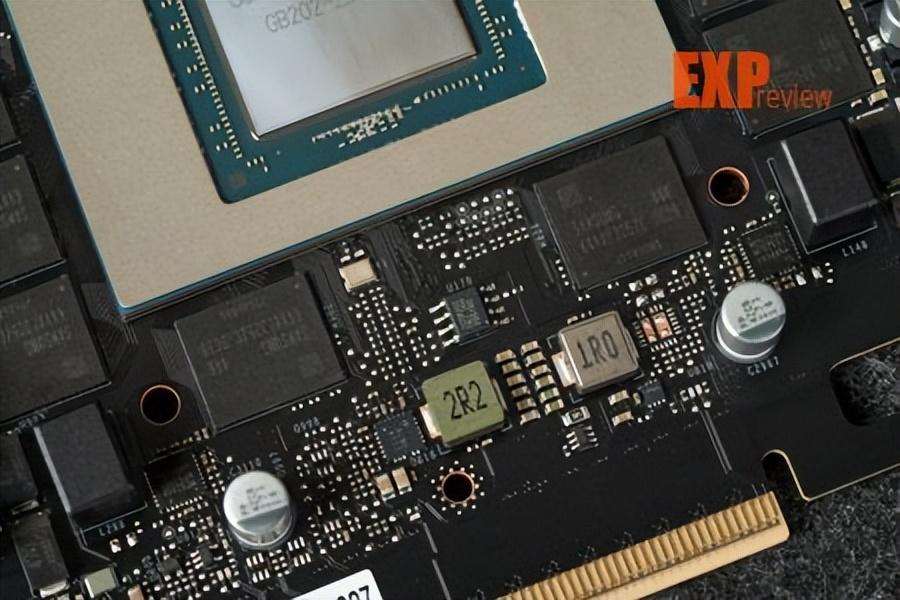

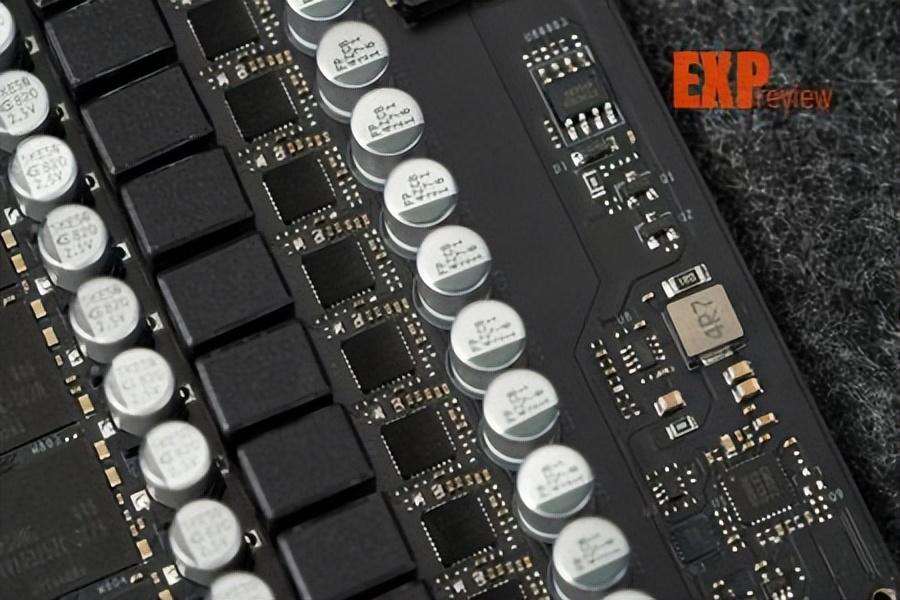

影驰geforce rtx 5090 d 大将显卡一共使用了29相供电，包括16相nvvdd供电、6相msvdd供电和7相显存供电，当中nvvdd和msvdd其实都是gpu的供电，所以其实也可以简单看作22相gpu核心供电，这7相显存供电是分散布置的，比较明显的就是那6个单独布置的电感，还有一相藏在右侧那堆gpu供电里面，所用的mosfet全部是来自于mps的mp97993，单颗输出能到50a。

这颗mps mp29816 pwm主控芯片控制了16相nvvdd供电和7相显存供电，根据资料它是一个双环路16相pwm控制器，但每相pwm可控制两颗drmos，所以可以控制这16+7相供电。

背面这颗us5650q负责控制6相msvdd供电

测试平台

为了让rtx 5090 d发挥出最好的游戏性能，我们使用了锐龙7 9800x3d这款目前最好的游戏处理器，搭配微星mpg x870e carbon wifi 暗黑主板，内存是芝奇 焰锋戟 ddr5-6000 cl30 16gb*2套装，amd的处理器还是适合搭配低时序的6000mhz内存，为了能给这张显卡提供充足的电量，我们选择了航嘉 mvp p1600x电源。对比显卡选了上代的rtx 4090d，来看看新一代的旗舰显卡能比之前有多少提升。
