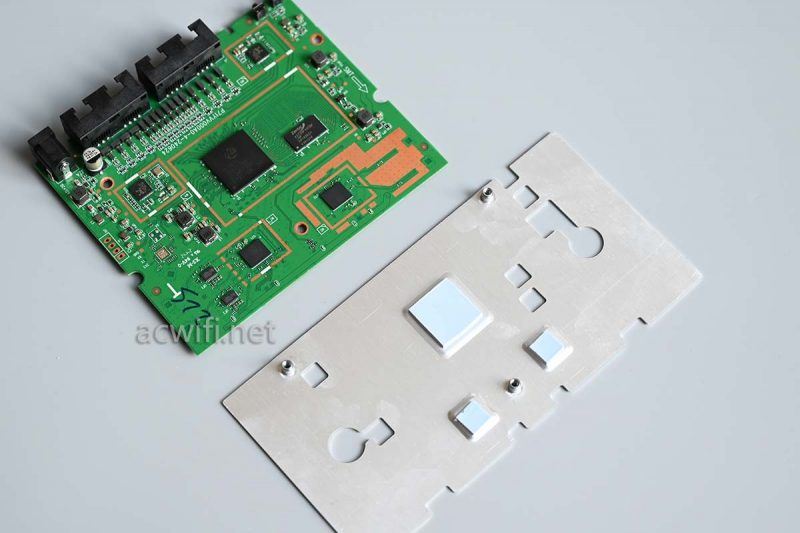

拿开它:

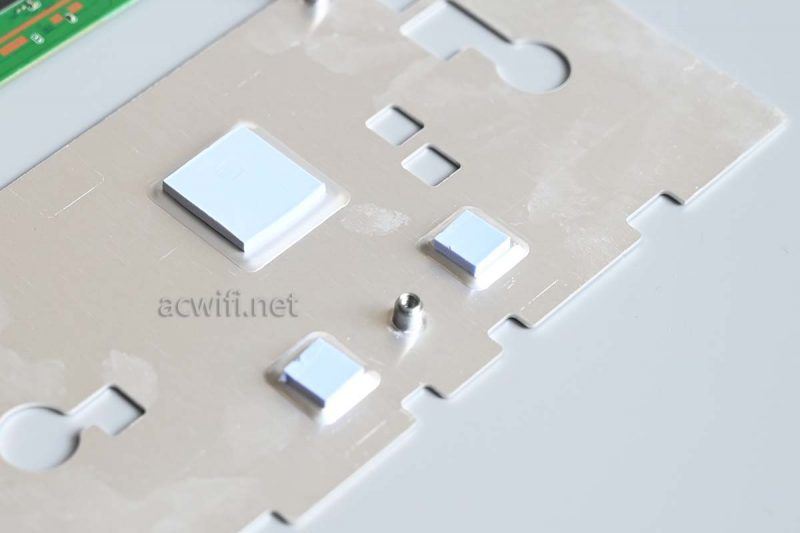

cpu和无线芯片均有导热硅脂垫片:

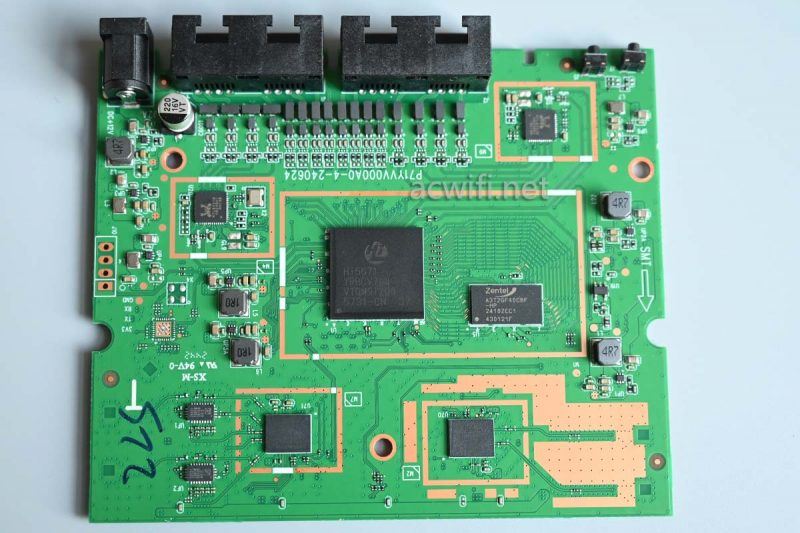

这一面能看见网口,我定义为主板正面:
九联unr050h的cpu上面丝印着hi5671yrbcv700,从目前来看v700是最新版的hi5671:

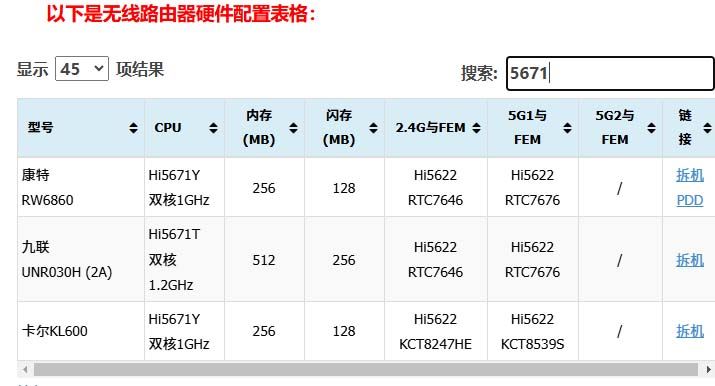

以前见过hi5671t和hi5671y,从我acwifi网站上的硬件配置表里就可以筛选出来:

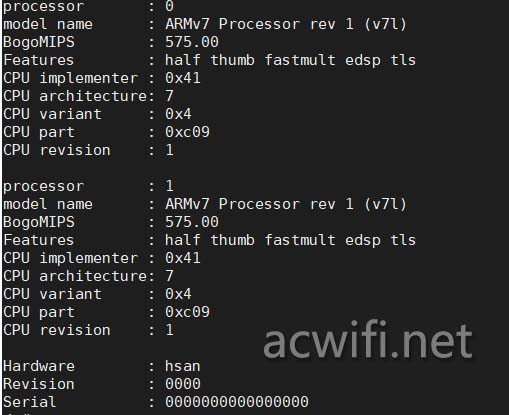

telnet上去,查看的cpu信息是这样的:(cat /proc/cpuinfo)
cpu最高频率1.15ghz:(cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_max_freq)
所以hi5671是双核1.15ghz,架构方面不确定。从启动日志来看,架构可能是cortex-a510。
“cortex-a510相较cortex-a55,提升35%效能、20%能源效率,以及3倍机器学习效能,效能表现更直逼arm前一代大核,可用于智慧型手机的丛集运算架构、家庭设备与穿戴装置。”

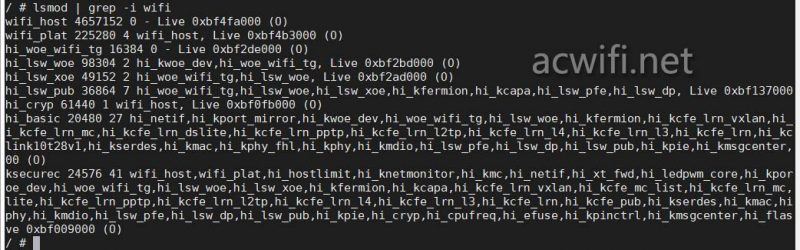

顺路看看内核里wi-fi 相关的?估计无线也是海思芯片:

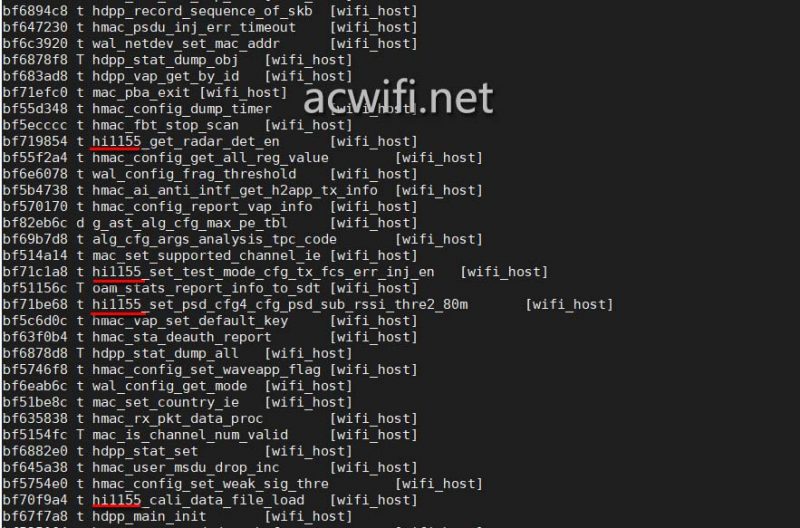

再深探一下,对了,就是海思hi1155无线。
在内核符号表里面除了有hi1155,还有hi1156e,还有hi1152, 而hi1152就好常见的用于wi-fi 6 ax3000的那颗dbdc。(hi1152对应的运营商定制版就是hi5622,内核并没有hi5622。)
海思的hi1155和hi1155e有什么区别呢?
hi1155支持2t2r,即常规是的2发2收;
hi1155e支持2t3r,就是类假于联发科的那种2发3收。多出一路接收,可以择优选择。所以呢,从射频电路设计就可以发现芯片是hi1155还是hi1155e了。

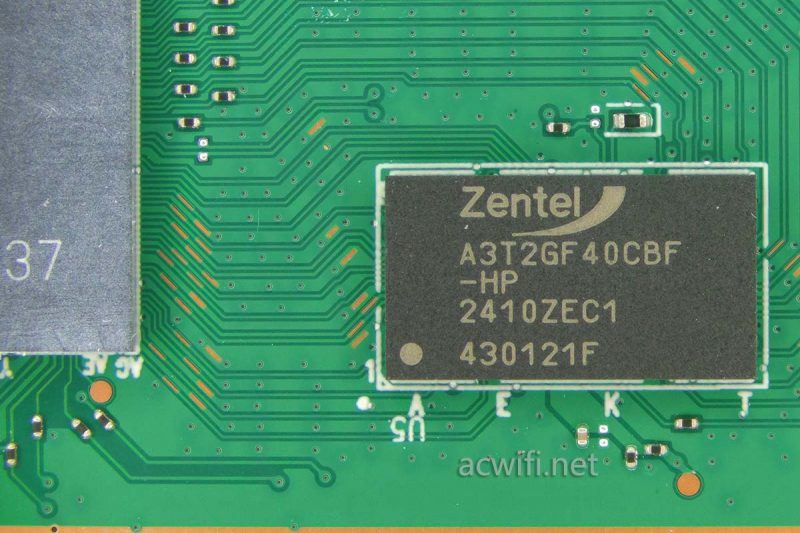

旁边的内存芯片,型号是力积的a3t2gf40cbf-hp,ddr3l-1866mbps,容量256mb:

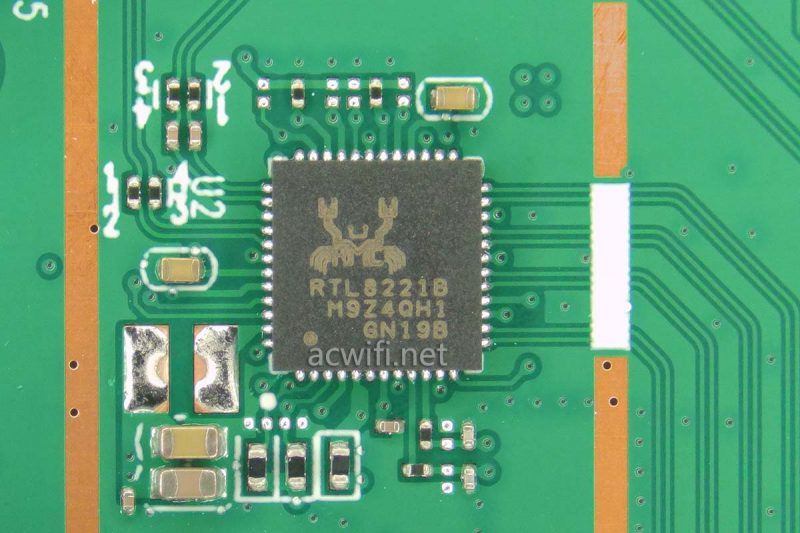

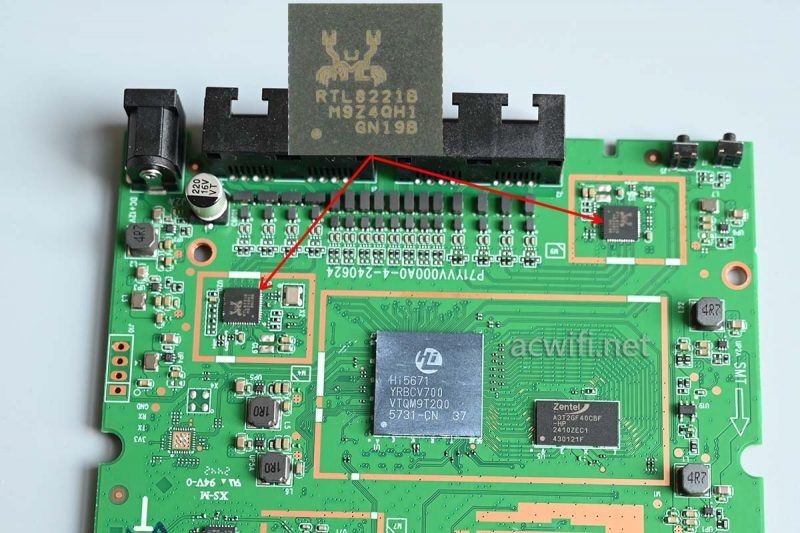

有两颗2.5g phy芯片,型号是rtl8221b,分别对应接口eth0和eth3:
接下来是无线射频电路部分。
