matlab怎么设置plot绘图控制线型和颜色? 附多图对比示例

在matlab中，我们可以使用不同颜色来绘制图形，这些选项可以帮助我们更好地展示数据和结果。

matlab默认颜色rgb/hsv代码

首先展示 matlab 在联合作图时，默认设置的7种颜色，具体顺序和rgb/hsv代码如下：

（1）蓝色

rgb = [0, 114, 189]

归一化 rgb = [0, 0.45, 0.74]

hsv = [204, 100, 74]

0x代码：#0072bd

参考颜色：

（2）橙色

rgb = [217, 83, 25]

归一化 rgb = [0.85, 0.33, 0.10]

hsv = [18, 89, 85]

0x代码：#da5419

参考颜色：

（3）黄色

rgb = [237, 177, 32]

归一化 rgb = [0.93, 0.69, 0.13]

hsv = [42, 86, 93]

0x代码：#edb120

参考颜色：

（4）紫色

rgb = [126, 47, 142]

归一化 rgb = [0.49, 0.18, 0.56]

hsv = [290, 67, 56]

0x代码：#7e2f8e

参考颜色：

（5）绿色

rgb = [119, 172, 48]

归一化 rgb = [0.47, 0.67, 0.19]

hsv = [86, 72, 67]

0x代码：#77ac30

参考颜色：

（6）浅蓝色

rgb = [77, 190, 238]

归一化 rgb = [0.30, 0.75, 0.93]

hsv = [198, 68, 93]

0x代码：#4dbeee

参考颜色：

（7）棕色

rgb = [162, 20, 47]

归一化 rgb = [0.64, 0.08, 0.18]

hsv = [349, 88, 64]

0x代码：#a2142f

参考颜色：

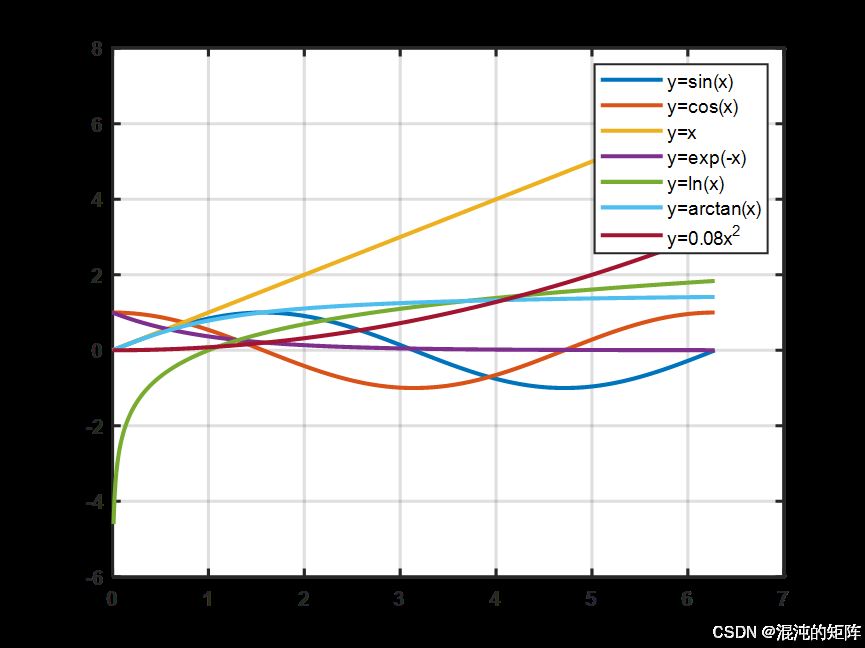

使用不同的函数将所有颜色画到一起，如下图所示

自定义线型语法

自定义线型时，语法如下

plot(x, y, '颜色');

如 plot(x, y, 'b');

测试代码

以下测试设置线宽为1.5，代码

x = 0: 0.01: 2*pi;
y = sin(x);
plot(x, y, 'b', 'linewidth', 1.5);

修改时把 'b' 改成不同字母即可

测试线型控制符

‘a’、‘e’、‘f’、‘i’、‘j’、‘l’、‘n’、‘q’、‘t’、‘u’、‘z’：无效；

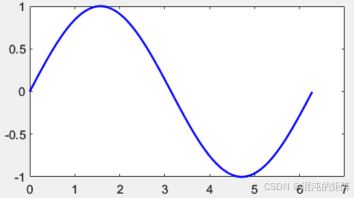

‘b’：设置曲线颜色为深蓝色

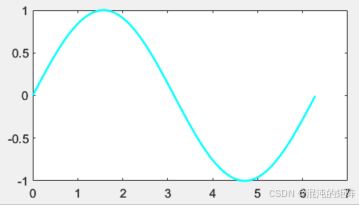

‘c’：设置曲线颜色为亮蓝色

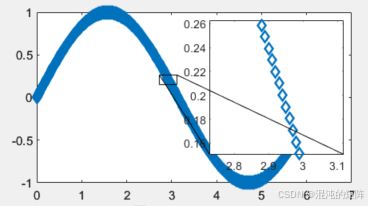

‘d’：设置曲线标记为菱形

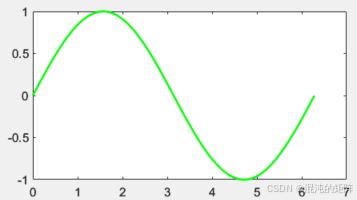

‘g’：设置曲线颜色为绿色

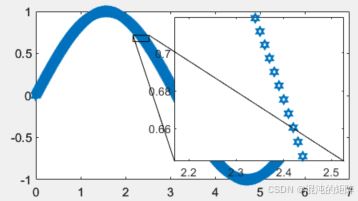

‘h’：设置曲线标记为六芒星

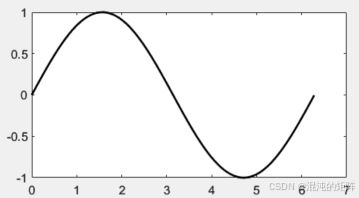

‘k’：设置曲线颜色为黑色

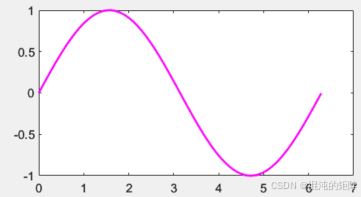

‘m’：设置曲线颜色为品红色

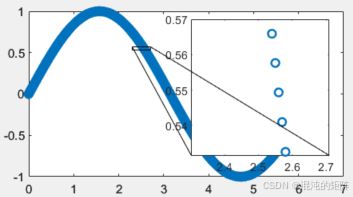

‘o’：设置曲线标记为圆形

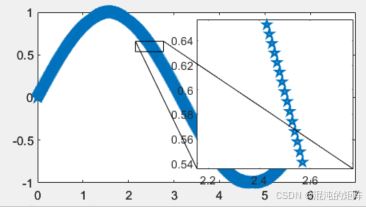

‘p’：设置曲线标记为五角星

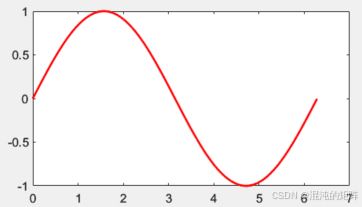

‘r’：设置曲线颜色为红色

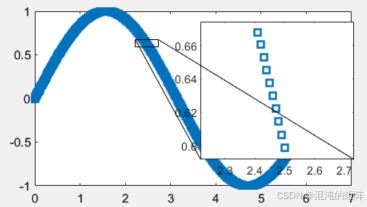

‘s’：设置曲线标记为方形

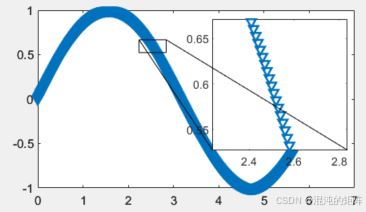

‘v’：设置曲线标记为倒三角

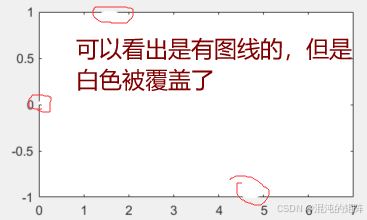

‘w’：设置曲线颜色为白色

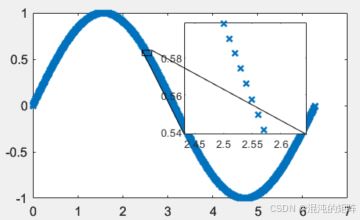

‘x’：设置曲线标记为×

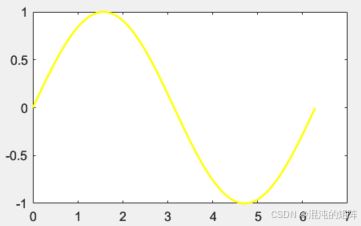

‘y’：设置曲线颜色为黄色
