Matlab常用绘图颜色搭配有哪些? matlab绘图颜色代码整理汇总

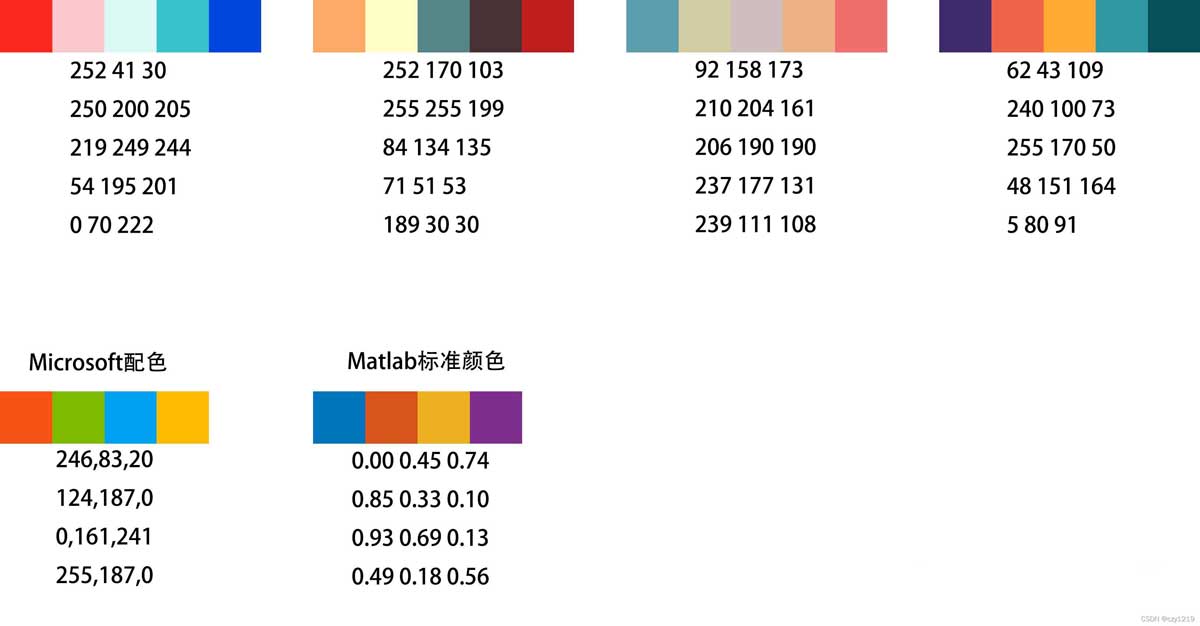

matlab绘图时，经常使用的颜色对比明显，易于区分，但有时美观性欠佳，各颜色之间略显突兀，下面就精不就多，推荐几款常用的离散色系搭配。

下面以箱线图为例，列举上述几种配色下的实际效果：

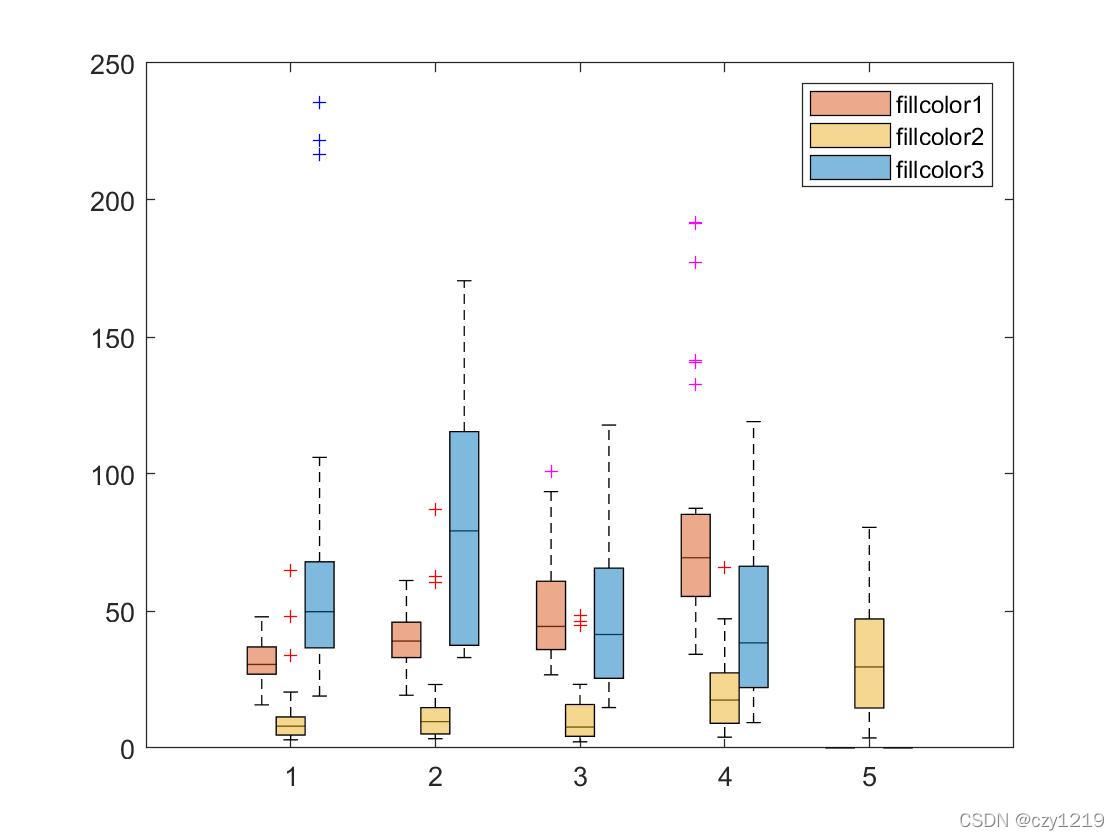

1、matlab标准颜色

fillcolor1=[0.85, 0.33, 0.10]、fillcolor2=[0.93, 0.69, 0.13]、fillcolor3=[0.00, 0.45, 0.74]

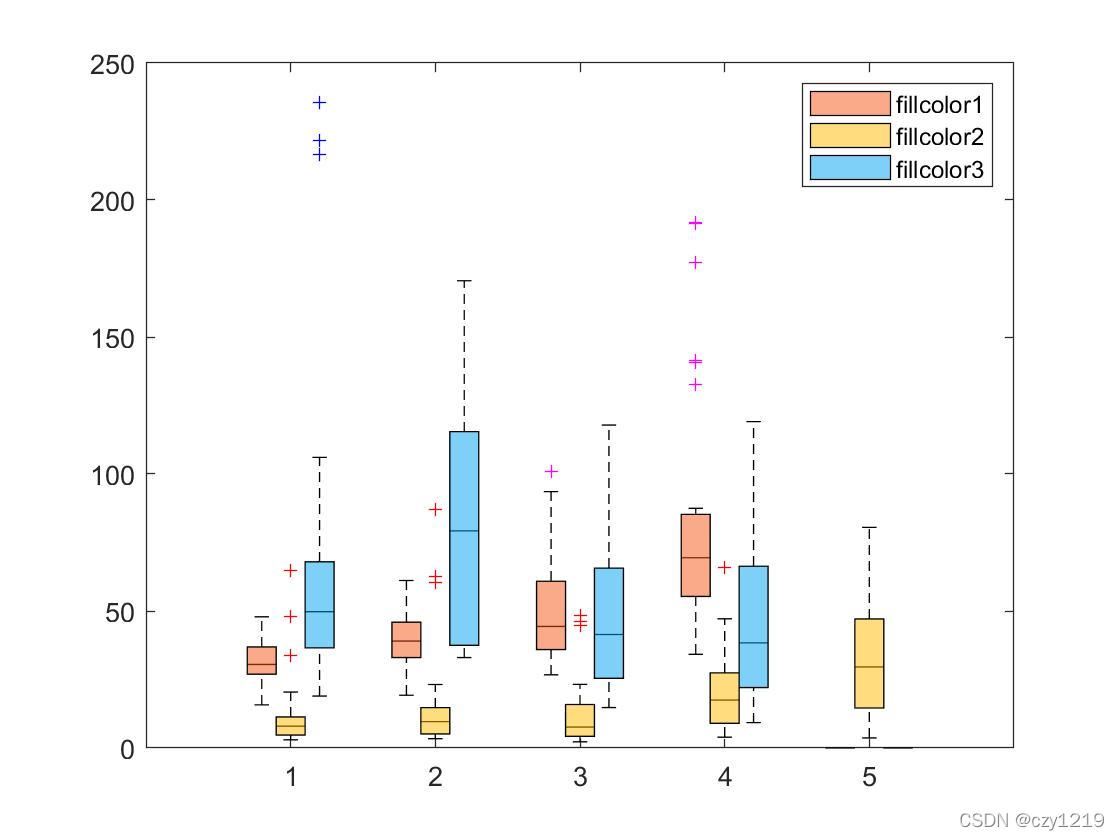

2、microsoft配色

fillcolor1=[246, 83, 20]、fillcolor2=[255, 187, 0]、fillcolor3=[0, 161, 241]

3、自定义配色1

fillcolor1=[189, 30, 30]、fillcolor2=[252, 170, 103]、fillcolor3=[0, 70, 222]

4、自定义配色2

fillcolor1=[240, 100, 73]、fillcolor2=[255, 170, 50]、fillcolor3=[62, 43, 109]

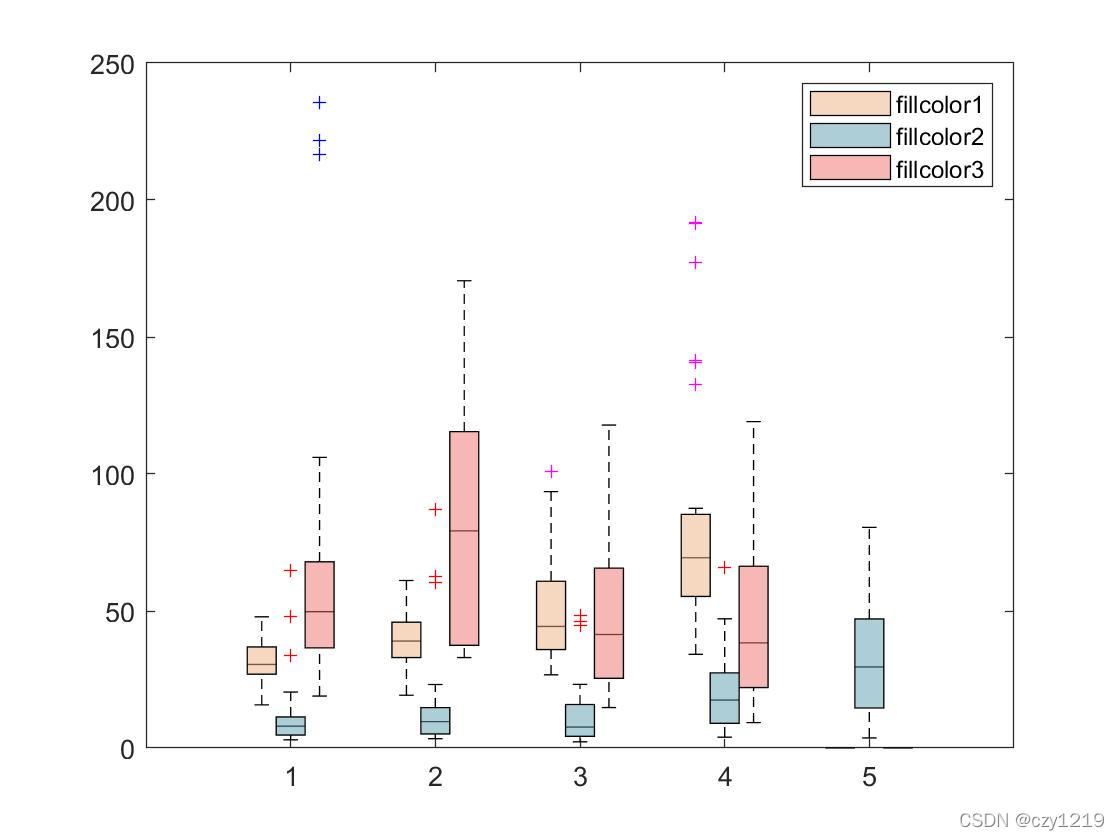

5、自定义配色3

fillcolor1=[237, 177, 131]、fillcolor2=[239, 111, 108]、fillcolor3=[92, 158, 173]

说明：matlab颜色取0-1之间，0-255之间的数值比上255即可以在程序中使用。

常用默认设置 颜色设置

颜色设置

matlab 中常用的颜色代码有以下几种：

• 'r' - 红色 (red)
• 'g' - 绿色 (green)
• 'b' - 蓝色 (blue)
• 'c' - 青色 (cyan)
• 'm' - 品红色 (magenta)
• 'y' - 黄色 (yellow)
• 'k' - 黑色 (black)
• 'w' - 白色 (white)

此外，你也可以使用 rgb 值来自定义颜色，例如 [0.5 0.5 0.5] 表示灰色。这些颜色代码可以直接在绘图函数中使用，如 plot(x, y, 'r')。标记符号

• 'o' - 圆圈
• '+' - 加号
• '*' - 星号
• '.' - 点
• 'x' - 叉号
• 's' - 正方形
• 'd' - 菱形
• '^' - 上三角
• 'v' - 下三角
• '>' - 右三角
• '<' - 左三角

线型

• '-' - 实线
• '--' - 虚线
• ':' - 点线
• '-.' - 点划线

常见指令-默认示例

plot(h2_load_after(1,:), '--', 'linewidth', 2);  % 虚线，自动分配颜色
plot(p_wt_forecast,"go-", 'linewidth', 2);
% p_wt_forecast 是数据变量
% "go-" 指定绿色（green）、圆形标记（circle）、和实线（solid line）
% 'linewidth', 2 设置曲线宽度为 2

常用绘图指令

双坐标轴

要实现两个纵坐标轴，你可以使用 matlab 的 yyaxis 命令，在同一图中绘制三条曲线，其中前两条曲线共用一个 y 轴，第三条曲线使用另一个 y 轴。

figure(1);
% 左侧 y 轴，绘制 h2_load_after 和 h2_load_before
yyaxis left
plot(h2_load_after(1,:), "go-", 'linewidth', 2);  % 第1条曲线，绿色，圆圈标记，实线
hold on;
plot(h2_load_before(1,:), "bo-", 'linewidth', 2);  % 第2条曲线，蓝色，圆圈标记，实线
ylabel('h2 load (after/before)');  % 左侧 y 轴标签
% 右侧 y 轴，绘制 ci_h2
yyaxis right
plot(ci_h2(1,:), "ro-", 'linewidth', 2);  % 第3条曲线，红色，圆圈标记，实线
ylabel('ci h2');  % 右侧 y 轴标签
% 公共部分
grid on;
xlabel('x-axis');  % x 轴标签
xlim([1 24]);  % 限制横坐标为1到24
legend('h2 load after', 'h2 load before', 'ci h2');  % 添加图例
title('plot with two y-axes');  % 图形标题
hold off;

代码解释：

• yyaxis left：在左侧 y 轴上绘制 h2_load_after 和 h2_load_before，两条曲线共用左侧 y 轴。
• yyaxis right：在右侧 y 轴上绘制 ci_h2，使用右侧的 y 轴作为标度。ci_h2 曲线的标度与前两条曲线不同。
• ylabel('h2 load (after/before)') 和 ylabel('ci h2')：分别为左侧和右侧 y 轴添加标签，以标示不同的物理量。
• legend：图例包含所有三条曲线。
• grid on：为图形启用网格线。matlab 会自动为左侧和右侧 y 轴设置合适的网格。
• xlim([1 24])：这行代码限制了 x 轴的范围为 1 到 24，也就是横坐标会被设置在这个区间内。

如何在所绘制图中添加文本、备注

% 前期是常用的 绘图指令。
% 计算风电消纳百分比
wind_absorption_ratio = sum(sum(p_wt)) / sum(sum(p_wt_forecast)) * 100;
% 添加备注信息
remark_text = sprintf('风电消纳百分比：%.2f%%', wind_absorption_ratio);
text(2, max(p_wt_forecast)*0.9, remark_text, 'fontsize', 12, 'color', 'blue');
hold off ;
% 最后以 hold off 结尾
% ——————解释
% text函数：
% 在图中添加文字注释。
% (2, max(p_wt_forecast)*0.9) 指定文字位置（横坐标 2，纵坐标接近预测曲线的 90% 高度）。
% 'fontsize', 12 设置字体大小。
% 'color', 'blue' 设置文字颜色为蓝色。

这样可以确保数据更易于解读。

通过巧妙地运用这些颜色，你的matlab图表将更具表现力，帮助观众更轻松地理解和分析数据。
